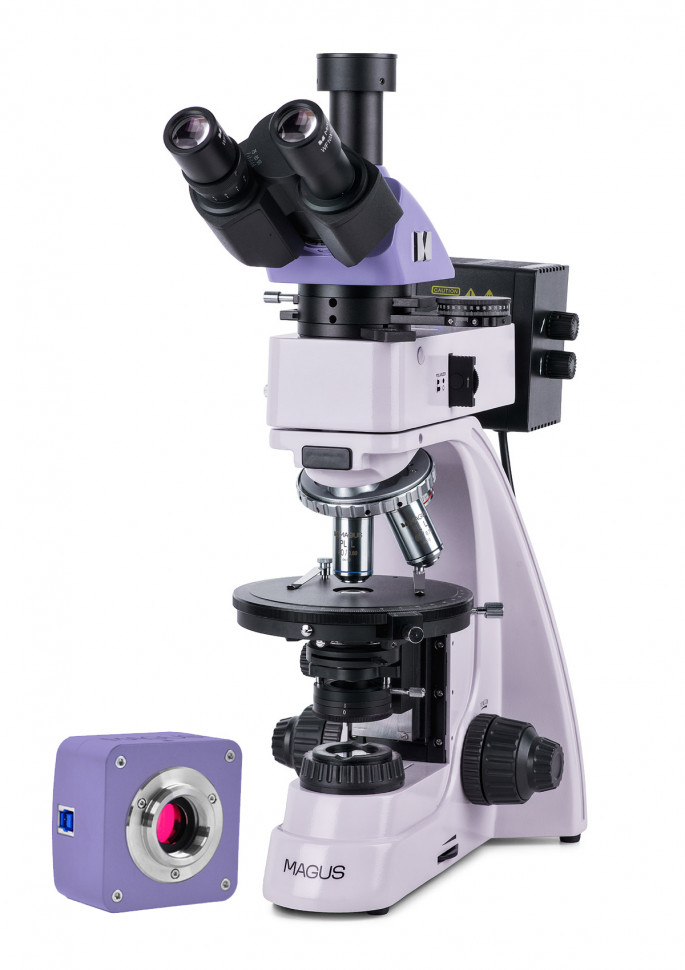

Raqamli polarizatsiya qiluvchi mikroskop MAGUS Pol D850

MAGUS Pol D850 mikroskopi qutblangan va normal yorug'likdagi ob'ektlarni o'rganish uchun mo'ljallangan. Geologik kesmalar va yupqa anizotrop biologik va polimer ob'ektlar o'tgan yorug'likda o'rganiladi. Bir tomoni sayqallangan shaffof bo'lmagan sayqallangan qismlar aks ettirilgan nurda tekshiriladi. Jilolangan qismning qalinligi o'zboshimchalik bilan, odatda 5-10 mm. Mikroskop qalinligi 15 mm gacha bo'lgan shaffof bo'lmagan narsalarni o'rganish imkonini beradi. Tasvirni hosil qilish uchun qutbli mikroskop anizotrop jismlarning ikki sinishining optik xususiyatidan foydalanadi. Tekis polarizatsiyalangan yorug'lik anizotrop namunadan o'tayotganda ikki nurga bo'linadi va qutblanish tekisligini o'zgartiradi. Analizator nurlarning tebranishlarini bir tekislikka olib keladi, bu erda ular aralashadi. Yorqin, yuqori kontrastli tasvir sahna aylanayotganda rangini o'zgartiradi. Mikroskop linzalari ichki stressdan xoli. Oraliq trubkada analizator va Bertrand linzalari mavjud bo'lib, kompensatorlarni o'rnatish uchun uyasi mavjud. Mikroskop kristallografiya, petrografiya, mineralogiya, sud tibbiyoti, tibbiyot va fanning boshqa sohalarida qo'llaniladi. Raqamli kamera MAGUS CBF70 21 megapikselli va yorqin maydon usulidan foydalangan holda ishlash uchun 4/3" matritsali ilmiy kameradir. Kamera 5280x3954 piksel o'lchamdagi real tasvirni ishlab chiqaradi. Kamera 4x, 10x, 20x va 40x linzalar bilan ishlash uchun tavsiya etiladi. ko'proq kichik tafsilotlarni ajratib ko'rsatish. Maksimal ruxsatda video sekundiga 17 kvadrat chastotada yozib olinadi. Bu mikroskopning fokusini aniq sozlash uchun etarli. Ruxsatni pasaytirish kadr tezligini soniyasiga 56, 67 va 192 kadrgacha oshiradi. Kadrlar orasidagi o'tishlar yumshoqroq bo'ladi, kamera preparatning juda kichik harakatlarini qayd etadi. Ushbu rejimlar sinfda namoyish qilish, tez harakatlanuvchi jarayonlarni videoga olish va harakatlanuvchi ob'ektlarni kuzatish uchun javob beradi. Kamera USB 3.0 interfeysi bilan jihozlangan. Ma'lumot uzatish tezligi USB 2.0 interfeysli kameralarga qaraganda 10 baravar tezroq. Yuqori tezlikdagi kamera laboratoriyada professional ish, tadqiqot yoki universitetlarda o'qitish uchun tavsiya etiladi. Vizual biriktirma Trinokulyar vizual biriktirma cheksizlik uchun mo'ljallangan. Raqamli tasvirni olish qurilmalari tasvirlash kanalining vertikal trubkasiga o'rnatiladi. Chiroq kaliti yorug'likning 100% ni raqamli kameraga yoki okulyar naychalarga yo'naltiradi. Chap ko'zoynak trubkasida diopterni sozlash. Aylanadigan qurilma 5 ta linzali revolver. Erkin teshik aks ettirilgan yorug'lik yoritgich chiroqining holatini sozlash uchun ishlatiladi. Laboratoriya revolverning bo'sh joyiga qo'shimcha linza o'rnatadi, bu esa yana bitta kattalashtirish imkonini beradi. Revolverning konstruktsiyasi tripodga ("kuzatuvchidan uzoqda") egilib, sahnaning old tomonida joy bo'shatadi va foydalanuvchi nurlarni kiritgan linzalarni ko'radi. Revolver rozetkalari linza va mikroskopning optik o'qini tekislash uchun markazlashtirilgan. Linzalar Planachromat cheksizlik maqsadlari polarizatsiyalangan yorug'likni tadqiq qilish uchun maxsus ishlab chiqilgan: kuchlanishsiz optika ikki sinishi optik elementlardan emas, balki namunadan kelib chiqishini ta'minlaydi. Linzalar qopqoq oynasisiz ishlashga mo'ljallangan. Diqqat Koaksial qo'pol va nozik fokuslash tugmalari har ikki tomonda tripodning pastki qismida joylashgan. Foydalanuvchi qo'llarini stolga erkin qo'yadi va ish paytida bo'shashgan holatni oladi. Fokus muammosiz va oson sozlanadi. Fokuslash mexanizmining dizayni o'rganilayotgan ob'ektni o'zgartirgandan so'ng mikroskopni tezda sozlash imkonini beradi. Buning uchun o'ng tomonda qo'pol fokusli qulflash dastagi mavjud. Chap tarafdagi halqani aylantirib, siz qo'pol fokusli zarbaning qulay qattiqligini sozlashingiz mumkin. Mavzu jadvali Polarizator va analizator kesishganida namunaning rangi o'zgarishini kuzatish uchun sahna 360 ° ga aylanadi. Burilish burchagi stolda belgilangan. Nonius yordamida o'lchovlar 0,1 ° aniqlik bilan amalga oshiriladi. Bosqichning dizayni ikkita vint yordamida markazlashtirishni nazarda tutadi, chunki polarizatsiyalangan yorug'likdagi anizotrop ob'ektni tahlil qilish sahnaning aylanish o'qining mikroskopning optik o'qi bilan aniq mos kelishini talab qiladi. Yorug'lik manbalari Yoritilgan va uzatiladigan yorug'lik yoritgichlari 30 vattli halogen lampalarni o'z ichiga oladi. Halojen lampalar ko'zlar uchun qulay bo'lgan rang haroratida yorug'lik chiqaradi. 30 vattli chiroq yorqin maydonda va qutblangan yorug'likda 4x dan 100x gacha bo'lgan linzalar bilan ishlash uchun etarlicha yorqin. Bilvosita yoritish tizimi Yoritish tizimi Köhler usulini amalga oshiradi. Maydon va diafragma diafragmalari zavodda optik o'qda markazlashtirilgan va qo'shimcha markazlashtirishni talab qilmaydi. Agar kerak bo'lsa, diafragmalar markazlashtiruvchi vintlar bilan o'rnatiladi. Yorug'lik manbai uchta eksa bo'ylab markazlashtirilgan. Olinadigan analizator va polarizator polarizatsiya usulini amalga oshiradi. Polarizator 0-360 ° oralig'ida aylanadi, analizator 360 ° aylanadi va analizatorda burchakni aniq belgilash uchun nonius shkalasi mavjud. Yorug'lik filtrlari to'plami sizga rang berishni to'g'ri sozlashga yordam beradi. O'tkazilgan yorug'lik yoritish tizimi Sozlanishi mumkin bo'lgan maydon diafragmasi, markazlashtirilgan va balandligi sozlanishi mumkin bo'lgan Abbe kondensatori sozlanishi diafragma diafragma va katlanadigan Lazo linzalari Köhler yorug'ligini sozlashni amalga oshiradi. Kondensatorning raqamli diafragma 1,25 ga teng. Polarizator 0-360 ° oralig'ida aylanadi va shkalada to'rtta aylanish burchagi uchun belgilar mavjud: analizatorga nisbatan 0 °, 90 °, 180 °, 270 °. Analizator 360° aylanadi, analizatorda burchakni aniq belgilash uchun nonius shkalasi mavjud. Ko'llarning yoritilishi aks ettirilgan va uzatilgan yorug'lik Mikroskopni Kohler bo'yicha to'g'ri sozlash ob'ekt tasvirining sifatini yaxshilaydi. Ushbu yorug'lik bilan har bir linzadagi ruxsat chegarasiga erishiladi. Ko'rish maydonining chekkalarida qorayishsiz bir xilda yoritilishi. Qiziqarli ob'ekt e'tiborga olinadi va artefakt tasvirlari olib tashlanadi. Ob'ektlarni qutblangan nurda kuzatish Oraliq nozulda analizator, Bertrand linzalari va kompensatorlarni o'rnatish uchun slot mavjud. Analizator ob'ektlarni qutblangan nurda kuzatish uchun nurlanish yo'liga kiritiladi. Polarizator va analizator aylanayotganda polarizatsiya burchagi o'zgaradi. Ikkala filtr maydonini "0" holatiga o'rnatish orqali o'zaro perpendikulyar holatga erishiladi. Mikroskop stoli aylantirilganda, qutblanish burchagiga qarab, namuna tomonidan yorug'likning sinishi o'zgarishi kuzatiladi. Konoskopik tekshiruvlar Bertrand linzalari yordamida amalga oshiriladi. Kompensatorlar zaif ikki sinishi bo'lgan ob'ektlarning kontrastini kuchaytirish uchun ishlatiladi.

• Mikroskop turi: raqamli, yorug'lik/optik, biologik
• Qo'shimcha turi: trinokulyar
• Ko'krak: Siedentopf
• Ko'zoynakning egilish burchagi: 30 °
• Kattalashtirish, x: 50–600 asosiy uskuna (*ixtiyoriy: 25–1000/1600/2000)
• Ko'zoynak trubkasi diametri, mm: 23.2
• Ko'zoynaklar: 10x/20 mm; 10x/20 mm, shpal bilan (*ixtiyoriy: masshtabli 10x/20 mm; 16x/11 mm; 20x/11 mm)
• Linzalar: planaxromatik, cheksiz tuzatilgan, stresssiz: PL 5x/0,12; PL 10x/0,25; PL 40x/0,6; PL 60x/0,7 (*ixtiyoriy: PL 2,5x/0,07; PL 50x/0,7; PL 80x/0,8; PL 100x/0,85); parfokal balandligi 45 mm, qopqoq oynasi bo'lmagan narsalar bilan ishlash uchun mo'ljallangan
• Revolver qurilmasi: markazlashtirilgan rozetkali 5 ta linzalar uchun
• Ishlash masofasi, mm: 26,1 (5x); 5,0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5x); 3,69 (50x); 1,25 (80x); 0,4 (100x)
• O'quvchilar orasidagi masofa, mm: 48-75
• Mavzu bosqichi, mm: O150, 360 ° aylantirildi; markazlashtirilgan, burilish burchagi 1 ° qadam bilan gradusli; 0,1 ° aniqlikdagi burchaklarni o'lchash uchun vernier
• Ko'zoynaklarning dioptrini sozlash, D: ±5 (chap naychada)
• Kondensator: markazlashtiriladigan va balandligi sozlanishi Abbe kondensatori NA 1.25 diafragma diafragma va ochiladigan linzalari bilan
• Diafragma: sozlanishi diafragma, sozlanishi iris maydoni
• Fokuslash: koaksiyal, qo'pol (21 mm, 39,8 mm / burilish, qulflash va qattiqlikni sozlash mexanizmlari bilan) va nozik (0,002 mm)
• Orqa yorug'lik: halogen
• Yorqinlikni sozlash: ha
• Quvvat manbai: o'zgaruvchan tok tarmog'i, 220±22 V / 50 Hz
• Orqa yorug'lik turi: aks ettirilgan va uzatiladigan yorug'lik: 12V / 30 Vt halogen chiroq
• Yorug'lik filtrlari: aks ettirilgan yorug'lik: mat, sariq, yashil, ko'k
• Ishlash harorati oralig'i, °C: +5… +35
• Megapiksellar soni: 21
• Sensor: SONY Exmor CMOS, rangli, 4/3" (17,4x13,0 mm)
• Piksel o'lchami, mikron: 3,3x3,3
• Sezuvchanlik, 550 nm da lyuks-sekundiga volt: 1/30 s da 399 mV
• Video yozish qobiliyati: ha
• Kadr tezligi: 17@5280x3954; 17@3952x3952; 56@2640x1976; 67@1760x1316; 192@584x438
• Foydalanish joyi: ko'rish kanali, okulyar o'rniga okulyar naycha; C o'rnatish
• Spektral diapazon, nm: 380-650 (IR filtri bilan)
• Panjara turi: ERS (Elektron rulman)
• Oq rang balansi: avtomatik / qo'lda
• EHM nazorati: avtomatik/qo'lda
• Dasturiy ta'minot, drayverlar: MAGUS View
• Dasturiy ta'minot xususiyatlari: tasvir o'lchami, yorqinligi, ta'sir qilish vaqti
• Chiqish: USB 3.0, 5 Gb/s
• Tizim talablari: Windows 8/10/11 (32 va 64 bit), Mac OS X, Linux, 2,8 gigagertsgacha Intel Core 2 yoki undan yuqori, kamida 2 GB operativ xotira, USB 3.0 port, CD-ROM, 17 dyuymli yoki kattaroq monitor
• Korpus: qattiq alyuminiy
• Kamera quvvat manbai: kompyuterning USB portidan DC 5V
• Ishlash harorati oralig'i, °C: –10...50
• Foydalanuvchi darajasi: professionallar uchun, tajribalilar uchun
• Yig'ish va sozlash qiyinchilik darajasi: qiyin
• Surat: *.jpg, *.bmp, *.png, *.tif
• Video: *.wmv, *.avi, *.h264 (Win 8 yoki undan yuqori), *h265 (Win 10 yoki undan yuqori)
• Polarizator: uzatiladigan yorug'lik: shkalada 0 °, 90 °, 180 °, 270 ° belgilari bilan; 360 ° aylanadigan; aks ettirilgan yorug'lik: olinadigan
• Oraliq biriktirma: o'rnatilgan analizator, normal yoki polarizatsiyalangan yorug'likka o'tish mumkin, 0-360 ° aylanadi; burchaklarni 0,1° aniqlik bilan o‘lchash uchun nonius; Bertrand linzalari; kompensatorlarni o'rnatish uchun uyasi
• Kompensator: l kompensator; l/4 kompensator; kvarts xanjar
• Maqsad: laboratoriya / tibbiy
• Orqa yorug'lik joyi: birlashtirilgan
• Tadqiqot usuli: polarizatsiya, yorqin maydon
• Raqamli kamera kiritilgan: ha
• Qopqoq / sumka / sumka o'z ichiga oladi: chang o'tkazmaydigan qopqoq
• Maksimal ruxsat: 5280x3954 piksel
