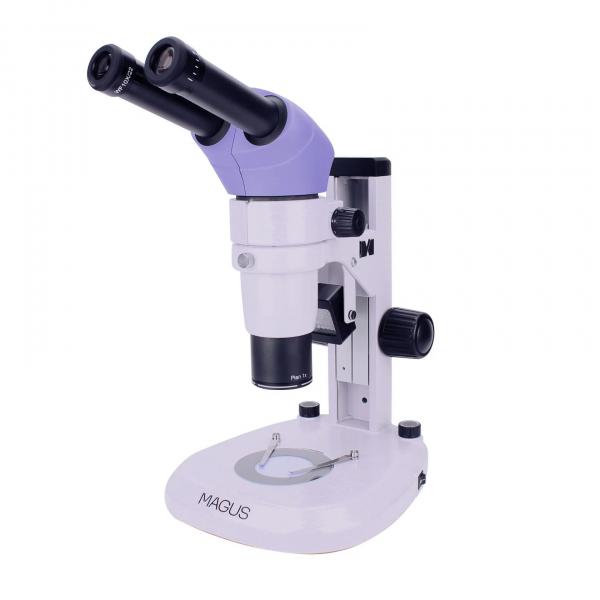

Optik stereoskopik mikroskop MAGUS Stereo A6
Abbe sxemasi bo'yicha stereo mikroskop - bu korxonalarda ishlab chiqarilgan mahsulotlar yoki ularning tarkibiy qismlari sifatini baholash va turli sohalarda maxsus ilmiy tadqiqotlar uchun mo'ljallangan yuqori toifali qurilma. Qurilma uzatilgan va aks ettirilgan yorug'likdagi namunalarni o'rganish imkonini beradi, uch o'lchamli ob'ektlar bilan ishlaydi va ularning uch o'lchamli tasvirini inson ko'zi kabi uzatadi. Abbe optik dizayni geometrik buzilishlarning yo'qligi, keng ko'rish maydoni, ranglarning aniqligi va yaxshi ruxsati bilan ajralib turadi. Raqamli kamera va boshqa aksessuarlarni birlashtirish uchun javob beradi. Mikroskopning vizual biriktirilishi binokulyardir. Quvurlarning moyillik burchagi gorizontga nisbatan 20 daraja: bu joy uzoq muddatli ish paytida ham foydalanuvchi uchun qulaydir. Raqamli kamerani ulashingiz kerak bo'lsa, fotosurat chiqishi bilan oraliq qo'shimchani o'rnatishingiz kerak bo'ladi; kamera C-mount adapter yordamida mikroskop bilan birlashtirilgan. Naychalarda diopterni sozlash halqalari yo'q; agar kerak bo'lsa, bunday halqalar bilan ko'zoynaklarda bajarilishi kerak. Abbe mikroskoplarida asosiy ob'ektivda ikkita optik kanal ulanadi. MAGUS Stereo A6 modeli ish masofasi 78 mm bo'lgan 1x rejali akromatik linzalar bilan jihozlangan. Ob'ektiv kuzatilayotgan ob'ekt tekisligiga to'g'ri burchak ostida joylashgan. Buning yordamida kuzatish paytida minimal optik buzilishlar ham sodir bo'lmaydi, bu ishda qulaylik yaratadi va uzoq muddatli tadqiqotlar o'tkazish imkoniyatini beradi. Keng linza 11 graduslik stereoskopik burchak hosil qiladi. Optik kanal linzalari bir vaqtning o'zida fokus uzunligini o'zgartirganda, kattalashtirish diapazonini yaratadi. Masshtab koeffitsienti 6:1 ni tashkil qiladi. Tasvir darhol tekis (teskari bo'lmagan) va prizmalar tizimi tomonidan pozitsiyani to'g'rilashni talab qilmaydi. Dastlabki tasvirni sozlash qo'pol fokus mexanizmi yordamida amalga oshirilishi mumkin. Mexanizm tutqichlari qarama-qarshi tomonlarda, tripodda joylashgan. Foydalanish qulayligi uchun foydalanuvchi haydashning qattiqligini sozlashi mumkin. Stol ikkita qo'shimcha bilan jihozlangan. Ulardan biri shishadan yasalgan va o'tadigan yorug'likda ishlash uchun ishlatiladi. U yorug'likni yaxshi tarqatadi va kuzatilayotgan ob'ektni yuqori sifatli yoritishga imkon beradi. Ikkinchisi har tomondan har xil rangga ega. Oq tomoni qorong'i narsalar bilan ishlash uchun, qora tomoni esa engil narsalar uchun kerak. MAGUS Stereo A6 mikroskopida ikkita yoritgich mavjud. O'tkazilayotgan yorug'lik yoritgichi olti vattli, 3 vatt quvvatga ega aks ettirilgan yorug'lik yoritgichi qiyshiq yoritishni yaratadi. Yoritgichlar 50 000 soat xizmat qilish muddatiga ega bo'lgan LEDlarga asoslangan. Mikroskop to'plami asosiylariga nisbatan boshqa kattalashtirishga ega bo'lgan ko'zoynaklar bilan to'ldirilishi mumkin. Qurilmaga boshqa asosiy linzani o'rnatishingiz mumkin, bu mikroskopning umumiy kattalashishiga, uning ko'rish maydonining kengligiga va ish masofasiga ta'sir qiladi. Funktsionallikni ob'ektni o'lchash uchun kalibrlash slaydlari yordamida to'ldirish mumkin (bo'linish qiymati 0,1 mm).
- Mikroskop turi: stereoskopik/instrumental
- Qo'shimcha turi: durbin
- Ko'zoynakning egilish burchagi: 20 °
- Kattalashtirish, x: 8–50 ta asosiy uskuna (*ixtiyoriy: 2,4–200); masshtab nisbati 6:1
- Okuyar trubaning diametri, mm: 30
- Ko'zoynaklar: 10x/22 mm, 10x/24 mm (*ixtiyoriy: 15x/16 mm, 20x/12 mm)
- Linzalar: umumiy asosiy linzalar: planaxromatik 1x (*ixtiyoriy: akromatik 0,3x, planxromatik 0,5x, planaxromatik 2x); pankratik linzalar: 0,8-5x
- Ishlash masofasi, mm: 78 (1x ob'ektiv bilan)
- O'quvchilar orasidagi masofa, mm: 55-75
- Chiziqli ko'rish maydoni, mm: 30–4,4 (ko'zoynak bilan 10x/24 mm)
- Bosqich, mm: qora va oq plastinka, shisha plastinka
- Ko'zoynaklarning dioptrini sozlash, D: ± 5D (har bir okulyarda)
- Fokuslash: koaksiyal, qo'pol (105 mm, qattiqlikni sozlash mexanizmi bilan)
- Orqa yorug'lik: LED
- Yorqinlikni sozlash: ha
- Quvvat manbai: AC tarmog'i, 220 V / 50 Gts; quvvat adapteri orqali 5 V, 2A
- Orqa yorug'lik turi: aks ettirilgan yorug'lik: qiya yoritgich - LED 3 Vt; uzatiladigan yorug'lik: LED 6 Vt
- Ishlash harorati oralig'i, °C: 5… 35
- Foydalanuvchi darajasi: professionallar uchun, tajribalilar uchun
- Yig'ish va sozlash qiyinchilik darajasi: qiyin
- Optik dizayn: Abbe stereo mikroskopi
- Maqsad: laboratoriya / tibbiy, amaliy ish uchun
- Orqa yorug'lik joyi: birlashtirilgan
- Tadqiqot usuli: yorqin maydon
- Qopqoq / sumka / sumka o'z ichiga oladi: chang o'tkazmaydigan qopqoq
