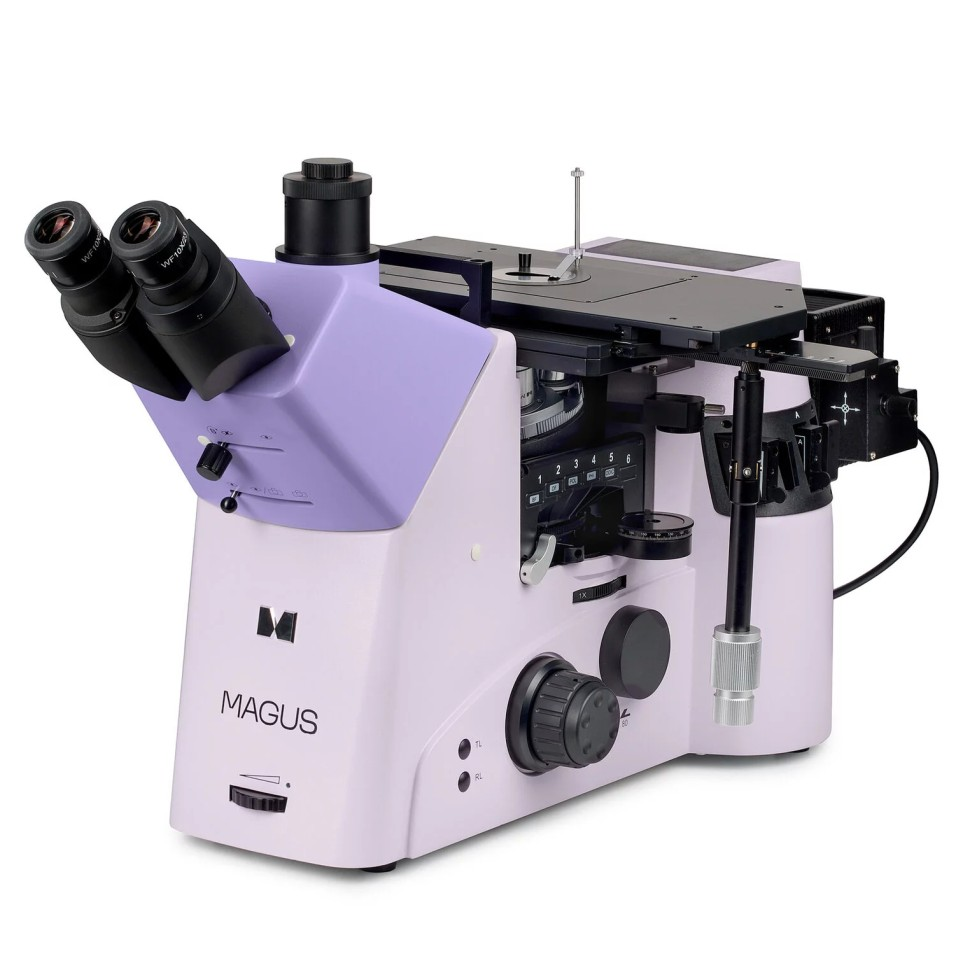

Optik mikroskop MAGUS Metal V790 DIC
Mikroskop metallar va qotishmalar, yarim o'tkazgich materiallar va boshqa shaffof bo'lmagan narsalarning mikro tuzilishini o'rganish uchun mo'ljallangan. Mikroskopning teskari dizayni tadqiqot ob'ektining geometriyasini cheklamaydi, faqat uning og'irligini cheklaydi - 30 kg gacha. Namunaning bir yuzi maxsus ishlovdan o'tkaziladi va namuna stolga shu yuzasi pastga tushiriladi. Ushbu mikroskop yordamida shaffof bo'lmagan ob'ektlar yorqin maydon, qorong'u maydon, oddiy polarizatsiya va differentsial interferentsiya kontrasti usullaridan foydalangan holda aks ettirilgan yorug'likda tekshiriladi. DIC - ilg'or polarizatsiya kontrasti texnikasi. Usul maydonning chuqurligini va tasvir ravshanligini oshiradi, o'rganilayotgan ob'ektning tuzilishi haqida qo'shimcha ma'lumot beradi va o'rganilayotgan sirtlardagi nosimmetrikliklar rangli bo'lib ingl. Yassi yuzalar teng ravishda bo'yalgan, lekin balandlikda hatto minimal farqlarga ega bo'lgan sirt notekis rangga ega bo'ladi. O'rganish ob'ekti relyefda ko'rinadi. Mikroskop metallurgiya, mashinasozlik, aerokosmik, atom va energetika sanoati korxonalarida, ilmiy-tadqiqot laboratoriyalari va texnik universitetlarda qo'llaniladi. Vizual biriktirma Trinokulyar vizual bosh va optika abadiylik uchun mo'ljallangan. 45 ° egilish burchagi tadqiqotchining o'tirgan yoki tik turgan holda ishlashi uchun qulay sharoitlarni ta'minlaydi. Foydalanuvchi tabiiy holatni qabul qiladi va ish kuni davomida charchoq to'planmaydi. Vizual qo'shimchaga Bertrand linzalari o'rnatilgan; uning optik yo'lga kiritilishi qo'shimchaning old qismidagi regulyator yordamida amalga oshiriladi. Konoskopik tekshiruvlar Bertrand linzalari yordamida amalga oshiriladi. Raqamli kamera vizual qo'shimchaning vertikal trubkasiga yoki mikroskop korpusidagi yon tasvirlash portlaridan biriga o'rnatiladi. Trinokulyar boshdagi yorug'lik chiqishi 100/0, 50/50 yoki 0/100 o'zgarishi mumkin. O'ngdagi fotoportdagi yorug'lik bo'limi 100/0 va 20/80; chapda - 100/0 va 0/100. Asosiy paketga dioptrini to'g'irlaydigan 10x/23 mm ko'zoynaklar va ko'zoynak bilan ishlash uchun masofaviy o'quvchi kiradi. Aylanadigan qurilma 5 ta linzalar uchun revolver stol ostidagi tripodga o'rnatilgan. Differensial shovqin kontrasti usuli DIC slayderlari yordamida amalga oshiriladi: biri past kattalashtirish linzalari, ikkinchisi o'rta va yuqori kattalashtirish linzalari bilan ishlatiladi. DIC slayderi minora qurilmasining maxsus uyasiga o'rnatiladi. Kontrast modullarini o'rnatish uchun minora Mikroskop stendidagi ob'ektiv revolver ostida kontrast modullarni o'rnatish uchun minora mavjud. 6 ta modul o'rnatilishi mumkin. Minorani aylantirish kuzatish rejimini o'zgartiradi, bir kontrast usulidan ikkinchisiga o'tish tez va murakkab sozlamalarsiz sodir bo'ladi. Qo'shimcha kattalashtirish linzalari bilan almashtiring Aylanadigan kalit asosiy 1x linzani yoki qo'shimcha 1,5x kattalashtirish linzalarini optik yo'lga kiritish uchun ishlatiladi. Kattalashtiruvchi linza qo'shimcha aksessuarlar sotib olmasdan yoki o'rnatmasdan mikroskopni kattalashtirishni oshiradi. Kalit mikroskop tanasining o'ng tomonida, ob'ektiv burun qismi ostida joylashgan. Linzalar Uzoq ish masofasiga ega yarim apokromatik cheksizlik linzalari yorqin-qorong'i maydon usuli yordamida ishlaydi. Plankromatlarga nisbatan xromatik va sferik aberatsiyani yaxshiroq tuzatishni ta'minlang. Diqqat Koaksial qo'pol va nozik fokuslash tugmalari korpusning pastki qismida shtatning ikkala tomonida joylashgan. O'ng nozik fokusli tutqichda barmoqlar uchun maxsus chuqurchalar mavjud, chap tomonda esa o'lchov bor. Qo'pol fokusni qulflash tugmasi tadqiqot mavzusini o'zgartirgandan so'ng mikroskopni tezda sozlashga yordam beradi. Tutqich mikroskopning chap tomonida fokuslash mexanizmi bilan bir xil o'qda joylashgan. O'ng tarafdagi halqa qo'pol fokusli zarbaning qattiqligini sozlaydi. Foydalanuvchi ish uchun qulay qattiqlikni sozlaydi. Mavzu jadvali Ob'ekt stol yuzasini ikki o'q bo'ylab harakatlantirish orqali harakatga keltiriladi. Stolning o'rtasiga mos diametrli teshikka ega bo'lgan qo'shimcha o'rnatilgan. Ob'ektni mahkamlash uchun qisqich ishlatiladi. Uch qatlamli qoplama og'ir va katta namunalar bilan ishlashda stolni chizish va boshqa sirt shikastlanishidan himoya qiladi. Uzun egilib qoladigan stol boshqaruv dastagi ishlayotganda foydalanuvchining qulayligini taʼminlaydi: qoʻl zoʻriqmasdan stol ustida turadi. Tutqich stolning o'ng yoki chap tomoniga o'rnatilishi mumkin. Nur manbai Chiroqda 100 vattli halogen chiroq mavjud. U 4x dan 100x gacha kattalashtirishga ega linzalarda nafaqat yorqin maydon va qutblangan yorug'likda, balki qorong'i maydonda ham ishlash uchun etarlicha yorqin porlaydi. Halojen chiroq ko'zlar uchun qulay bo'lgan rang haroratida yorug'lik chiqaradi. Bilvosita yoritish tizimi Yoritish tizimi Köhler usulini amalga oshiradi. Maydon va diafragma diafragmalari zavodda optik o'qda markazlashtirilgan va qo'shimcha markazlashtirishni talab qilmaydi. Agar kerak bo'lsa, diafragmalar markazlashtiruvchi vintlar bilan o'rnatiladi. Analizator va polarizator oddiy polarizatsiya usulini amalga oshiradi. Polarizator statsionar, analizator 360° aylanadi. Yorug'lik filtrlari to'plami rang berishni to'g'ri sozlashga yordam beradi. Ergonomik dizayn Jismoniy noqulaylik charchoqni keltirib chiqaradi va ish unumdorligini pasaytiradi. Mikroskopning ergonomik dizayni kundalik ilmiy tadqiqotlarda muhim rol o'ynaydi. MAGUS Metal V790 DIC ish paytida foydalanuvchi qulayligini ta'minlaydi. Mikroskop minimal qo'l harakati bilan boshqariladi, chunki uzun sahnani boshqarish dastagi va nozik fokuslash tugmasi bir xil ish joyida joylashgan. Fokuslash tugmalari tananing pastki qismida joylashgan. Ishlayotganda foydalanuvchi qo'llarini zo'riqtirmaydi. Mexanizmning silliq harakati tufayli foydalanuvchi kuch sarflamasdan ob'ektga diqqatini qaratishi mumkin.
- Mikroskop turi: metallografik
- Maqsad: tadqiqot
- Kattalashtirish, vaqt: 50 - 1500
- Qo'shimcha turi: trinokulyar
- Mikroskop qo'shimchasi: Siedentopf, Bertrand linzali, yorug'lik bo'linishi 100/0, 50/50, 0/100
- Ko'zoynakning egilish burchagi: 45 °
- Ko'zoynaklarning dioptrini sozlash: ikkala naychada ±5 diopter
- O'quvchilar orasidagi masofa, mm: 48 - 75
- Ko'zoynaklarning o'rnatish diametri: 30 mm
- Ko'zoynaklar: 10x/23 mm, uzoqdagi ko'z qorachig'i bilan (2 dona)
- Linzalar: yarim apoxromatik, 5x/0,15, 10x/0,30, 20x/0,45, 50xs/0,80, 100xs/0,90
- Linzalar/ish masofasi, mm: 20 (5x); 11 (10x); 3.1 (20x); 1 (50xs); 1 (100xs)
- Parfokal balandligi: 45 mm
- Aylanadigan qurilma: 6 ta linzalar uchun
- Bosqich: 340x230 mm, ikki o'qli uch qatlamli mexanik, koaksiyal X/Y tutqichi past joylashuvi va burilishlari bilan, maksimal yuk 30 kg, sahna qo'shimchalari
- Preparatning harakatlanish diapazoni, mm: 130 × 85
- Diafragma: iris, maydon, diafragma
- Kohler yoritgichi: ha
- Qo'shimcha ravishda: polarizator va analizator, linzalar uchun DIC slayderlari, kontrast modullarni o'rnatish uchun minora
- Fokuslash: koaksiyal, qo'pol (10 mm, qulflash va qattiqlikni sozlash mexanizmlari bilan) va nozik (0,002 mm, 0,2 mm / burilish)
- Orqa yorug'lik turi: halogen
- Yoritish usuli: aks ettirilgan yorug'lik
- Orqa yorug'lik turi: 12V / 100W
- Yoritish joyi: yuqori
- Orqa yorug'lik quvvati: tarmoq 220 V/50 Hz
- Tadqiqot usuli: yorqin maydon, qorong'u maydon, polarizatsiya, DIC
- Paket hajmi: 76 × 61 × 58 sm
- Paket og'irligi: 34,9 kg
