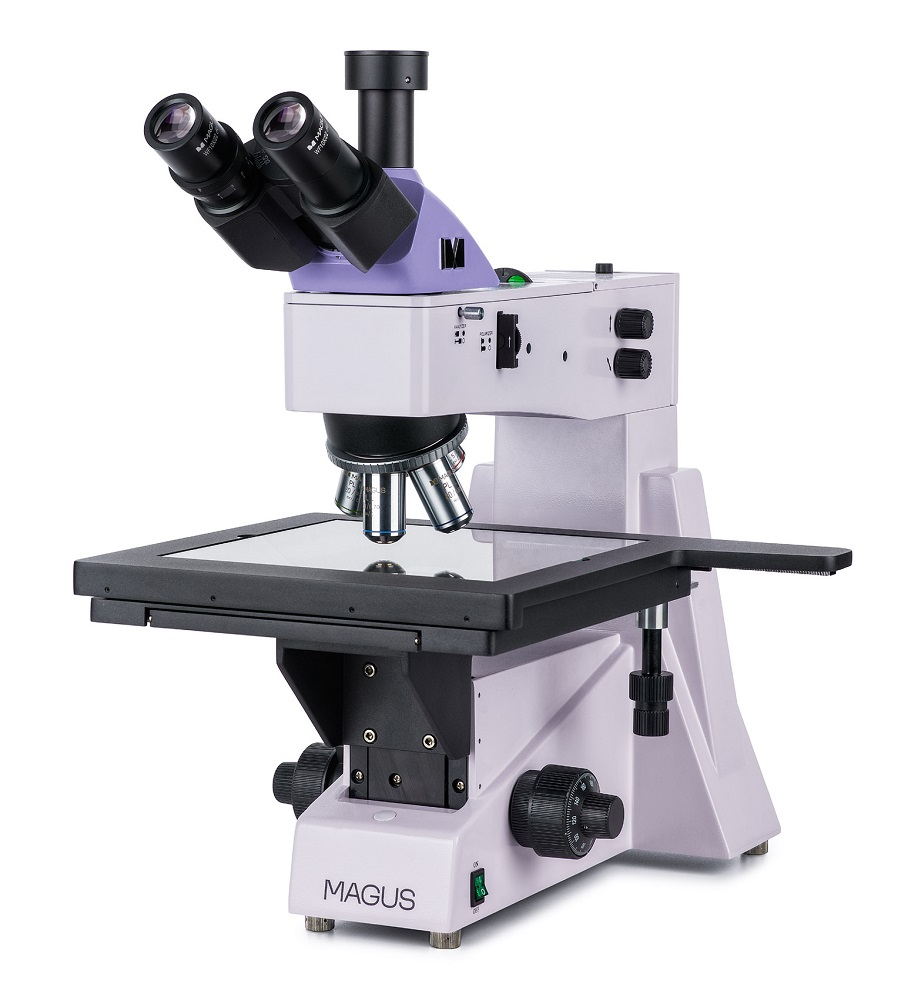

Optik metallografik mikroskop MAGUS Metal 650
MAGUS Metal 650 - integral mikrosxemalar, fotomaskalar, nozik qoliplangan qismlar, bosma platalar va boshqalar sirtlarini tekshirish uchun aks ettirilgan yorug'lik metallografik mikroskop. U kattaroq ikki o'qli harakat diapazoni va 0,7 mkm balandlikdagi nozik fokuslash mexanizmi bilan jihozlangan. Mikroskop yuqori kattalashtirishda aniq va qulay ishni ta'minlaydi va kengaytirilgan va keng namunalar bilan ishlash uchun javob beradi. Tadqiqot usullari: yorqin maydon va qutblangan yorug'lik. Mikroskop mahsulot sifatini professional baholash, laboratoriyada tadqiqot va muntazam ishlarni bajarish, talabalarga dars berish uchun ishlatiladi. Optik dizayn Mikroskop raqamli kamera uchun tasvirlash kanaliga ega (alohida sotib olinadi) trinokulyar vizual biriktirma bilan jihozlangan. Yorug'likning 100% ko'zoynaklarga yoki tasvirlash kanaliga yo'naltirilishi mumkin - buning uchun yorug'lik oqimining kaliti javobgardir. Vizual qism qulay ko'rish uchun 30 ° egilgan. Chap trubkada diopterni sozlash halqasi mavjud - u miyopi yoki uzoqni ko'ra olmaslik bilan kuzatuvchining ko'rishini sozlash uchun ishlatiladi. Aylanadigan qurilma "kuzatuvchidan uzoqroqqa" yo'naltirilgan, shuning uchun nurlar yo'liga kiritilgan linzalar aniq ko'rinadi. Barcha taqdim etilgan linzalarni o'rnatgandan so'ng, bo'sh joy qolmaydi, lekin agar kerak bo'lsa, ulardan birontasini qo'shimcha bilan almashtirish mumkin. Barcha linzalar rejali akromatik bo'lib, cheksizlik uchun mo'ljallangan va uzoq ish masofasiga ega. Mikroskopni kattalashtirish: standart sifatida 50–800x. Yoritish tizimi Yorug'lik manbai 30 vattli halogen chiroq bo'lib, uning yorqinligi mikroskopda mavjud bo'lgan har qanday tadqiqot usuli bilan har qanday linzalarda qulay ishlash uchun etarli. Yorqinlikni sozlash ta'minlanadi, yorug'likni Köhler usuli yordamida sozlash mumkin, yorug'lik filtrlari mavjud. Ikkala diafragma (diafragma va maydon) va yorug'lik manbai markazlashtirilgan. Oddiy polarizatsiya qurilmasi mavjud - o'rnatilgan analizator va 0-360 ° oralig'ida aylanadigan olinadigan polarizator. Mexanika 280x270 mm tekshiruv stoli katta namunalarni bepul joylashtirish imkonini beradi. Ikki eksa bo'ylab sayohat zarbasi uzun va keng ob'ektlar bilan qulay ishlash uchun 204 mm gacha oshirildi. Fokuslash mexanizmlari ob'ektni silliq va yuqori aniqlik bilan harakatga keltiradi. Qattiq fokuslash uchun siz qattiqlikni sozlashingiz yoki qulfni o'rnatishingiz mumkin. Fokuslash tugmalari tananing pastki qismida koaksial tarzda joylashgan, shuning uchun sozlashda qo'llaringizni yuqoriga ko'tarib turishingiz shart emas. Aksessuarlar MAGUS Metal 650 mikroskopining barcha imkoniyatlaridan foydalanish uchun uni qo'shimcha aksessuarlar bilan jihozlang. Ko'zoynaklar, kengaytirilgan ish masofasi linzalari, kalibrlash slaydlari va raqamli kameralar mavjud.
- Mikroskopi: svetovye/opticheskie, metallograficheskie
- Qo'shimcha turi: trinokulyar
- Ko'krak: Siedentopf
- Ko'zoynakning egilish burchagi: 30 °
- Kattalashtirish, x: 50–800 asosiy uskuna (*ixtiyoriy: 50–1000/1250/1500/2000/2500)
- Okuyar trubaning diametri, mm: 30
- Ko'zoynaklar: 10x/22 mm, ko'z qorachig'i masofasi 10 mm (*ixtiyoriy: masshtabli 10x/22 mm, 12,5x/14 mm, 15x/15 mm, 20x/12 mm, 25x/9 mm)
- Linzalar: reja akromatik, cheksizlik tuzatilgan: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80; parfokal balandligi 45 mm (*ixtiyoriy: PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 (quruq))
- Aylanadigan qurilma: 5 ta linzalar uchun
- Ishlash masofasi, mm: 26,1 (5x); 20,2 (10x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 3,98 (40x); 2,08 (60x); 0,40 (100x)
- O'quvchilar orasidagi masofa, mm: 48-75
- Mavzu bosqichi, mm: 280x270, ikki eksa mexanik
- Ob'ekt stolining harakatlanish diapazoni, mm: 204/204
- Ko'zoynaklarning dioptrini sozlash, D: ±5 (chap naychada)
- Diafragma: o'rnatilgan diafragma va maydon
- Fokuslash: koaksiyal, qo'pol (30 mm, 13,1 mm / burilish, qulflash va qattiqlikni sozlash mexanizmlari bilan) va nozik (0,0007 mm)
- Orqa yorug'lik: halogen
- Yorqinlikni sozlash: ha
- Quvvat manbai: o'zgaruvchan tok tarmog'i, 220±22 V / 50 Hz
- Orqa yorug'lik turi: 12V/30W
- Yorug'lik filtrlari: mat, sariq, yashil, ko'k
- Ishlash harorati oralig'i, °C: +5… +35
- Qo'shimcha: o'rnatilgan analizator va olinadigan polarizator
- Foydalanuvchi darajasi: professionallar uchun, tajribalilar uchun
- Yig'ish va sozlash qiyinchilik darajasi: qiyin
- Maqsad: metallografik
- Yoritish joyi: yuqori
- Tadqiqot usuli: polarizatsiya, yorqin maydon
- Qopqoq / sumka / sumka o'z ichiga oladi: chang o'tkazmaydigan qopqoq
