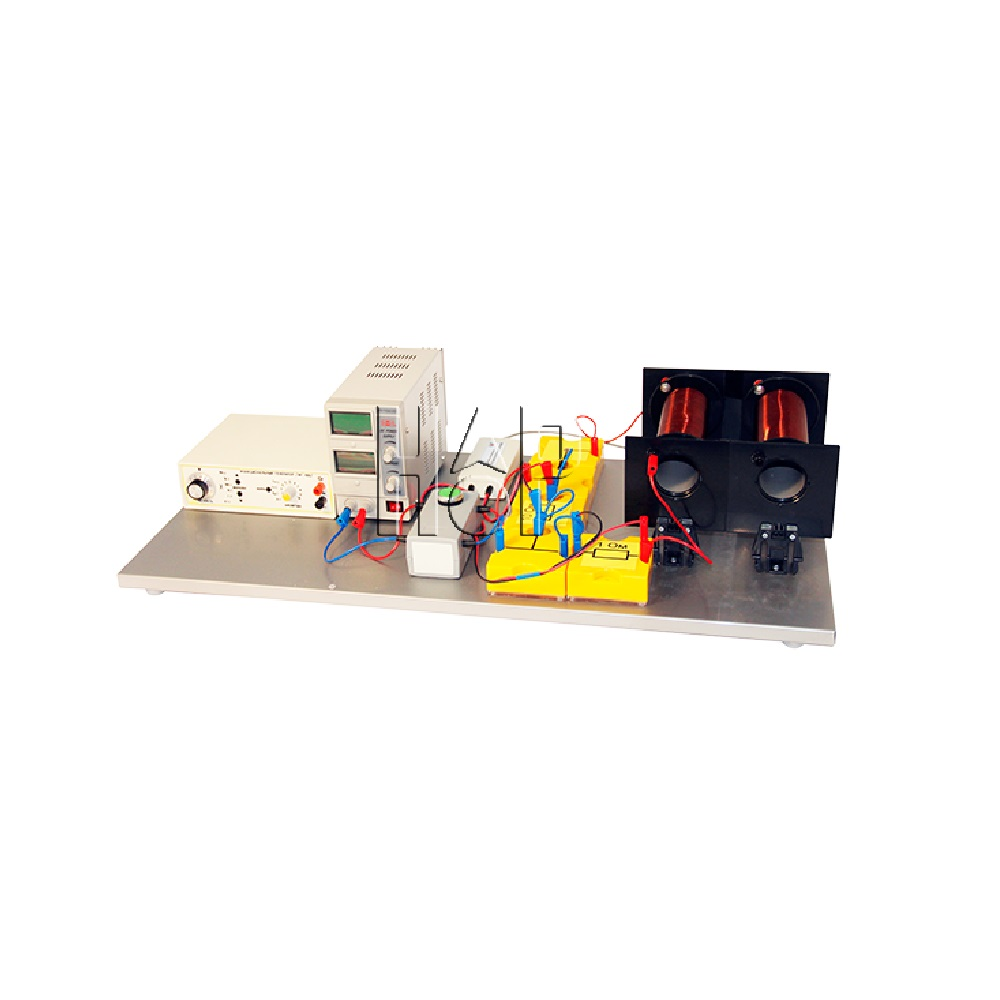

Naurashning "Solenoidlar induktivligini o'rganish" laboratoriya qurilmasi
Laboratoriya qurilmasi o'rganilayotgan elektr sxemasi yig'iladigan stol usti metall stenddan, osilografik kuchlanish sensori, quvvat manbalari va elektr zanjiri elementlaridan iborat. Elektr zanjirining elementlari maxsus qutilarga o'rnatiladi, ularning old tomonida element belgisi mavjud. DC quvvat manbai solenoidni o'z ichiga olgan elektr zanjiriga tugmachali kalit orqali ulanadi. Ma'lumotlarni yozib olish osiloskop kuchlanish sensori yordamida amalga oshiriladi, bu elektr pallasining ikkita tanlangan elementidagi kuchlanishni qayd etadi. Laboratoriya ishida qo'yilgan o'lchov muammolarini hal qilish ma'lumotlarni olish va qayta ishlash uchun uchta kompyuter stsenariysi bilan ta'minlanadi. Induktivlik qiymati bilan aniqlangan zanjirdagi oqimning xarakterli ko'tarilish yoki pasayish vaqtini topish uchun eksponensial bog'liqliklar bilan eksperimental egri chiziqlar yaqinlashadi. O'zgaruvchan tok pallasida indüktans UL / UR = F (ō) bog'liqligiga yaqinlashadigan to'g'ri chiziqning qiyaligi asosida aniqlanadi. Uni qurish uchun ma'lumotlar ekrandan olinadi va vertikal (vaqt xarakteristikalari) va gorizontal (sinus to'lqin amplitudasi) markerlari bo'lgan apparatlar yordamida jadvalga kiritiladi.
- Ilmiy fan: Fizika
- Turi: Laboratoriya bo'limi
- Eksperimental ma'lumotlarni qayta ishlash: kompyuter orqali
- Ishlab chiqarilgan mamlakat: Rossiya
- Olchamlari: 370x680x200 mm
