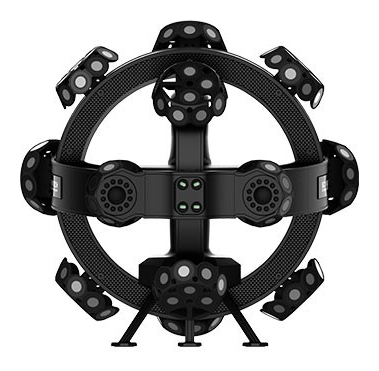

3D skaner Scantech TrackScan-P22
TrackScan 3D tizimi markersiz ishlaydigan yuqori aniqlikdagi 3D skaner boʻlib, metrologiya laboratoriyasini kerakli joyda joylashtirish imkoniyatiga ega. Uch o'lchovli lazerli skanerlash texnologiyasi (ravshanligi 0,020 mm) va moslashuvchan kuzatuv funksiyasining kombinatsiyasi - 0,030 mm ning bir nuqtasida takrorlanishi - ustaxona sharoitida qismning umumiy o'lchamlari bo'yicha ma'lumotlarni tez va aniq to'plashni ta'minlaydi. Kompozit joylashishni aniqlash - kamerani kuzatish va markerni kuzatish rejimlarini qo'llab-quvvatlaydi. E-Track ko'r joyida skaner tor maydonda ishlashda davom etuvchi markerlarni, masalan, kokpit va avtomobil salonining asboblar panelini taniy oladi. Dinamik o'lchash - Dinamik havola qilish xususiyati tufayli TrackScan 3D tizimi qism o'zgartirilganda yoki E-Track bo'ylab harakatlanayotganda normal ishlashi mumkin. Qaytib olinadigan o'lchov hajmi E-Track o'rnini sozlash orqali dinamik ravishda kengayadi va shu bilan birga aniqlikni saqlaydi. Maxsus korpus dizayni atrof-muhit o'zgarishlari, tebranishlar va issiqlik tebranishlaridan qat'iy nazar mustahkamlik, chidamlilik va o'lchov aniqligini ta'minlaydi.
- Skanerlash rejimi: R rejimi, B rejimi
- Light source: R 7 red cross laser lines (+1 additional red laser line (extra mode)) B 7 blue parallel laser lines
- Accuracy: up to 0.030 mm
- Chuqur teshiklarni skanerlash: qo'llab-quvvatlaydi
- Yuqori tafsilotlarni skanerlash: Qo'llab-quvvatlaydi
- Measurement speed: 480,000 measurements per second
- Volumetric accuracy (without additional equipment): 9.1 m³-0.064 mm 16.6 m³-0.078 mm
- Volumetric accuracy (with MSCAN): 0.044 mm + 0.025 mm/m
- Bir nuqtaning takrorlanishi (T-Probe): 0,030 mm
- Lazer sinfi: II sinf (ko'z uchun xavfsiz)
- Parcha o'lchami diapazoni (tavsiya etiladi): 200 ~ 6000 mm
- Focal length: 300mm
- Depth of field: 200 mm
- Skanerlash maydoni: 275 x 250 mm gacha
- Output formats: .stl, .ply, .obj, .igs, .stp, wrl, .xyz, .dae, .fbx, .ma, .asc (Optional support for Ira data)
- Ishlash harorati oralig'i: 5 ~ 40 °C;
- Patents: CN106500627, CN106500628, CN206132003U, CN204854633U, CN204944431U, CN204902788U, CN105068384, CN105049664, CN204963812U, CN204902785U, CN106403845, US10309770B2
