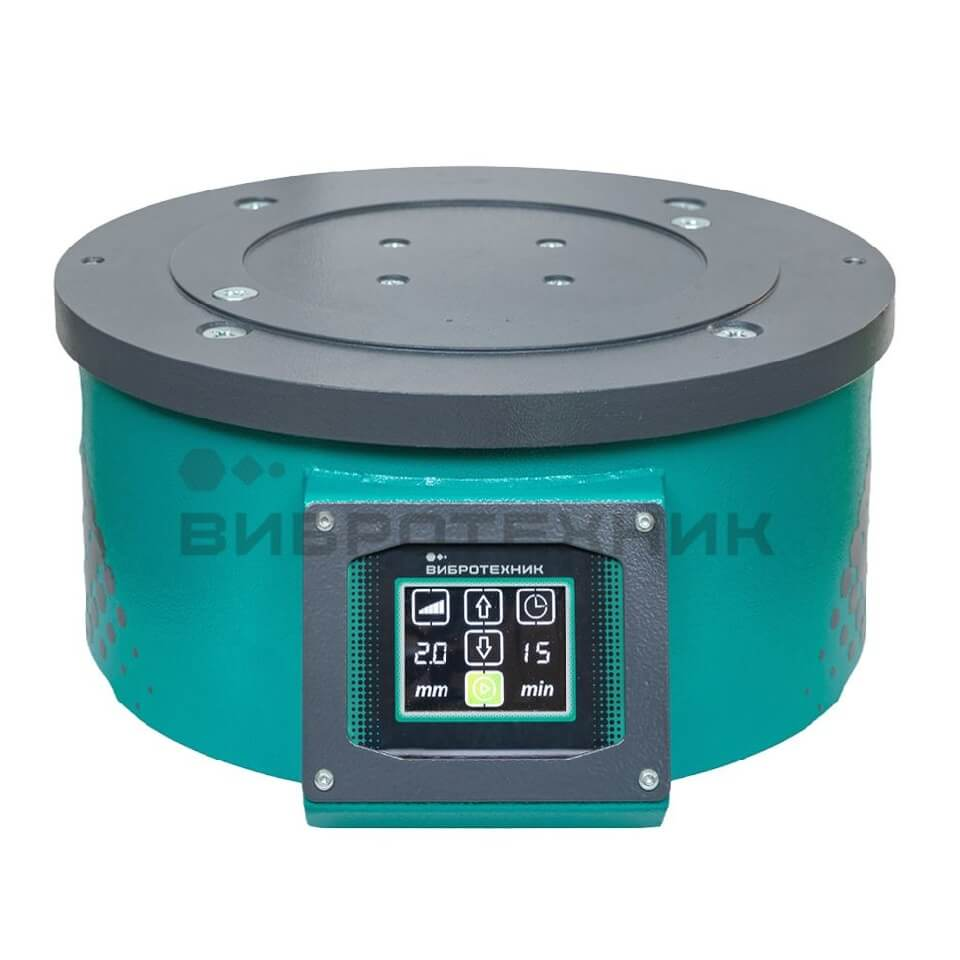

Вибропривод Вибротехник ВПС М
Вибропривод Вибротехник ВПС М Предназначен для сообщения строго вертикальных колебаний технологическому оборудованию или колонне сит, используемой при проведении ситового анализа – разделении сыпучих материалов по размеру частиц. Система управления позволяет задавать амплитуду колебаний платформы и продолжительность цикла в периодическом режиме работы. Может поставляться как самостоятельное изделие или в составе анализаторов. Подходит для всех типоразмеров сит: на платформу вибропривода могут быть установлены сита диаметром 120 мм, 200 мм и 300 мм. Вибропривод может применяться в качестве вибростола с нагрузкой на платформу до 10 кг. Описание устройства В состав Вибропривода входят: корпус, платформа, пружины и электромагнит. Платформа выполнена в виде круглой плиты и установлена на корпусе через четыре пружины. На нижней поверхности платформы установлен якорь электромагнита. Внутри корпуса расположены электромагнит, датчик положения платформы, инвертор и система управления. Принцип работы При запуске Вибропривода переменный ток протекает по обмотке электромагнита. Возникающее при этом переменное электромагнитное поле воздействует на закрепленный на платформе якорь, который совершает вертикальные возвратно-поступательные движения, передавая колебания платформе. Частота колебаний зависит от массы закрепленных на платформе элементов технологического оборудования и массы загружаемого материала – количества сит и массы пробы. Благодаря своим малым габаритам и энергоёмкости, а также подключению к сети 220 В, подходит для лабораторного применения. В конструкции вибропривода отсутствуют быстроизнашивающиеся детали и узлы. Датчик положения платформы и система обратной связи обеспечивают соответствие заданной и фактической амплитуды колебаний. Для перемещения вибропривода в корпусе предусмотрено две ручки. На платформе выполнены два резьбовых отверстия М10 для установки устройства крепления сит. Цифровое управление: электромагнитный привод, состоящий из катушки и якоря, позволяет производить регулировку амплитуды колебаний платформы от 0,1 мм до 2 мм с шагом в 0,1 мм; устанавливается время работы вибропривода; во время работы вибропривода на панели управления отображаются заданные параметры. Manba: https://www.nv-lab.ru/catalog_info.php?ID=10399
- Параметр: Значение
- Суммарная полезная масса нагрузки на платформу, кг, не более: 10*
- Амплитуда (размах колебания) платформы, мм: 0,2 – 4,0
- Частота колебаний платформы, кол/мин: 900 – 1800**
- Устанавливаемое время работы, час:мин: 0:01-0:30; не ограничено
- Степень пылевлагозащиты: IP65
- Габаритные размеры ( Д × Ш × В ), мм, не более: 400 × 360 × 180
- Масса, кг, не более: 45
- Мощность привода, Вт: 10
- Питание от сети переменного тока (напряжение, В / частота, Гц): 220;
- 50
