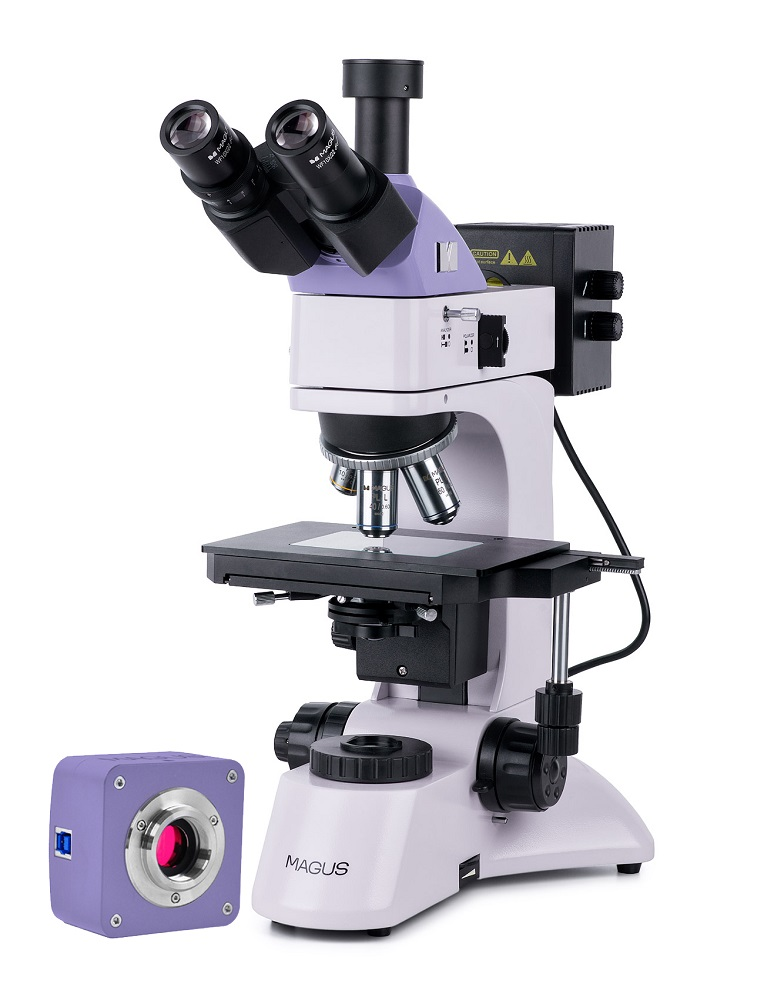

Цифровой металлографический микроскоп MAGUS Metal D600

Микроскоп MAGUS Metal D600 предназначен для исследования микроструктуры металлов, сплавов, полупроводниковых материалов, лакокрасочных покрытий и других непрозрачных объектов на плоскопараллельных полированных шлифах. Осветитель отраженного света предусматривает работу по методу светлого поля и простой поляризации. Встроенный осветитель проходящего света служит для исследования полупрозрачных пленок и объектов на фильтрах: проб воздуха, воды, нефти и др. Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах. Цифровая камера Цифровая камера MAGUS CBF30 разработана для работы по методу светлого поля. Камера оснащена сенсором 6.3 мегапикселя и формирует реалистичное изображение в разрешении 3072 x 2048 пикселей. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей. Видеозапись ведется с частотой 59 кадров в секунду при максимальном разрешении. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории. При необходимости разрешение можно уменьшить до 1536 x 1024 пикселей. Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах. Визуальная насадка Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100 % света или на цифровую камеру, или на окулярные тубусы. Диоптрийная подвижка на левом окулярном тубусе. Револьверное устройство Револьвер на 5 объективов. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение. Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей. Объективы Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом поле. Фокусировка Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки, с левой - кольцо регулировки жесткости хода грубой фокусировки. Предметный столик Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. Максимальная высота наблюдаемого объекта составляет 20 мм. Стеклянная вставка в столик применяется для работы с полупрозрачными образцами. Источники света В осветителях отраженного и проходящего света стоят 30-ваттные галогенные лампы. Галогенные лампы излучают свет, комфортной для глаз цветовой температуры. 30-ваттная лампа светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. Осветительная система отраженного света Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0° - 360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров. Осветительная система проходящего света Регулируемая полевая диафрагма, центрируемый и регулируемый по высоте конденсор Аббе с числовой апертурой 1.25 обеспечивают освещение по Кёлеру. Конденсор имеет откидную линзу для работы с объективами малого увеличения. Аксессуары Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.

• Тип микроскопа: цифровые, световые/оптические, металлографические
• Тип насадки: тринокулярные
• Насадка: Зидентопф
• Угол наклона окулярной насадки: 30°
• Увеличение, крат: 50–600 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500)
• Диаметр окулярной трубки, мм: 30
• Окуляры: 10х/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм)
• Объективы: планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; парфокальная высота 45 мм (*опция: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой))
• Револьверное устройство: на 5 объективов
• Рабочее расстояние, мм: 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х)
• Межзрачковое расстояние, мм: 48–75
• Предметный столик, мм: 210x140, двухкоординатный механический, со стеклянной прямоугольной вставкой
• Диапазон перемещения предметного столика, мм: 75/50
• Диоптрийная коррекция окуляров, D: ±5 (на левом тубусе)
• Конденсор: проходящий свет: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой; тип крепления «под винт»
• Диафрагма: отраженный и проходящий свет: встроенные апертурная и полевая
• Фокусировка: коаксиальная, грубая (25 мм, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм)
• Подсветка: галогенная
• Регулировка яркости: есть
• Источник питания: сеть переменного тока, 220±22 В / 50 Гц
• Тип лампы подсветки: отраженный и проходящий свет: 12 В/30 Вт
• Светофильтры: отраженный свет: матовый, желтый, зеленый, синий
• Вес, кг: не более 11, без упаковки
• Диапазон рабочих температур, °С: +5… +35
• Дополнительно: отраженный свет: встроенный анализатор и съемный поляризатор
• Число мегапикселей: 6,3
• Чувствительный элемент: SONY Exmor CMOS, цветной, 1/1,8" (7,37x4,92 мм)
• Размер пикселя, мкм: 2,4x2,4
• Чувствительность, вольт на люкс-секунду на длине волны 550 нм: 425 мВ при 1/30 с
• Возможность записи видео: есть
• Кадровая частота: 59@3072x2048; 59@1536x1024
• Место использования: канал визуализации, окулярный тубус вместо окуляра; крепление C-mount
• Спектральный диапазон, нм: 380-650 (с ИК-фильтром)
• Тип затвора: ERS (электронный скользящий затвор)
• Баланс белого: авто/ручной
• Контроль экспозиции: авто/ручной
• ПО, драйверы: MAGUS View
• Программные возможности: размер изображения, яркость, время выдержки
• Выход: USB 3.0, 5 Гб/с
• Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше
• Корпус: цельнолитой алюминиевый
• Источник питания камеры: постоянный ток, 5 В, от USB-порта компьютера
• Диапазон рабочих температур, °С: –10... 50
• Уровень пользователя: для профессионалов, для опытных
• Уровень сложности сборки и настройки: сложно
• Фото: *.jpg, *.bmp, *.png, *.tif
• Видео: *.wmv, *.avi, *.h264 (Win 8 или выше), *h265 (Win 10 или выше)
• Назначение: металлографические
• Расположение подсветки: комбинированная
• Метод исследования: поляризация, светлое поле
• Цифровая камера в комплекте: есть
• Чехол/кейс/сумка в комплекте: чехол пылезащитный
• Максимальное разрешение: 3072x2048 пикс
