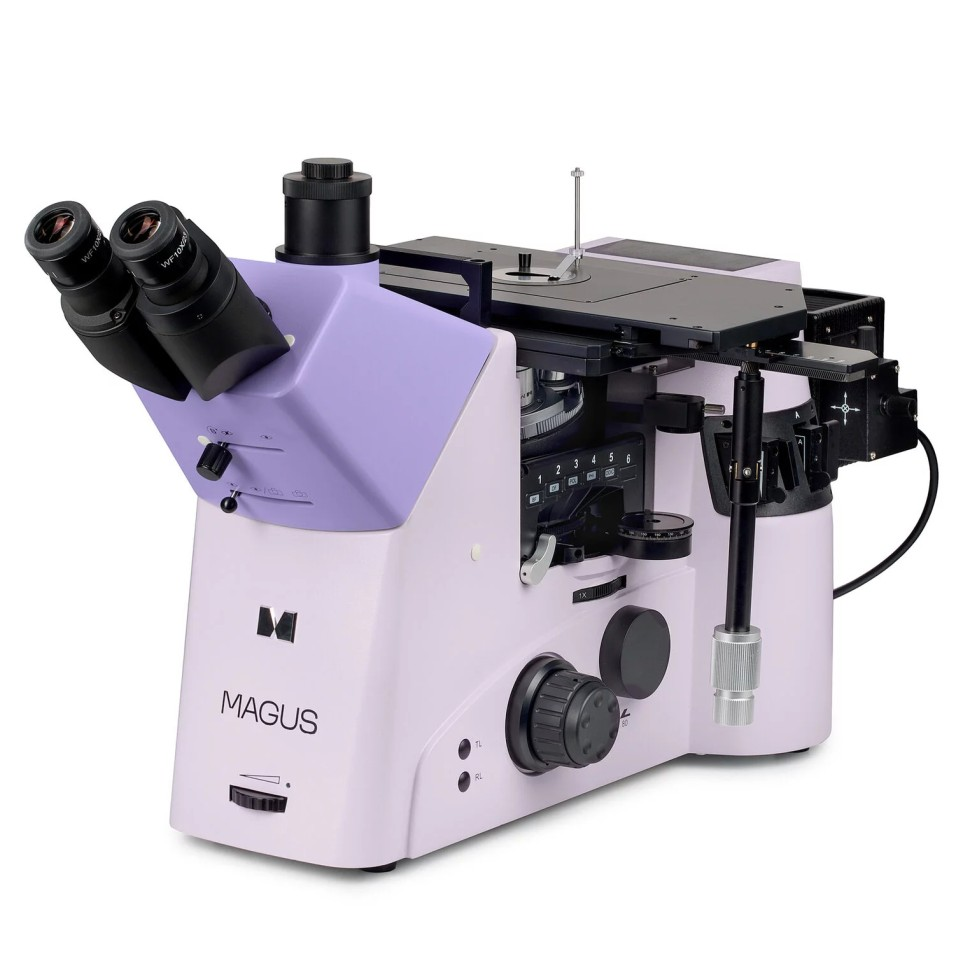

Оптический микроскоп MAGUS Metal V790 DIC
Микроскоп предназначен для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов. Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 30 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью. На этом микроскопе непрозрачные объекты исследуют в отраженном свете по методу светлого поля, темного поля, простой поляризации и дифференциально-интерференционного контраста. ДИК – это усовершенствованный метод поляризационного контраста. Метод повышает глубину резкости и четкость изображения, предоставляет дополнительную информацию о структуре объекта исследования, визуализирует цветом неровности на изучаемых поверхностях. Плоские поверхности окрашиваются одинаково, а поверхность даже с минимальными перепадами высоты будет неоднородной по цвету. Объект исследования выглядит рельефным. Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах. Визуальная насадка Тринокулярная визуальная насадка и оптикой, рассчитанной на бесконечность. Угол наклона 45° обеспечивает комфортные условия для работы исследователя сидя и стоя. Пользователь принимает естественную позу, усталость в течение рабочего дня не накапливается. В визуальную насадку встроена линза Бертрана, ее ввод в оптический путь осуществляется при помощи регулятора на передней части насадки. С помощью линзы Бертрана проводятся коноскопические исследования. Цифровая камера устанавливается в вертикальный тубус визуальной насадки или в один из боковых портов визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 100/0, 50/50 или 0/100. Деление света на правом фотопорте – 100/0 и 20/80; на левом – 100/0 и 0/100. В базовую комплектацию включены окуляры 10х/23 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках. Револьверное устройство Револьвер на 5 объективов установлен на штатив под столиком. Метод дифференциально-интерференционного контраста реализуется при помощи ДИК-слайдеров: один используют с объективами малого увеличения, другой – среднего и большого увеличения. ДИК-слайдер устанавливается в специальный слот револьверного устройства. Турель для установки модулей контраста Под револьвером объективов на штативе микроскопа расположена турель для установки модулей контраста. Можно установить 6 модулей. Поворот турели меняет режим наблюдений, переход от одного метода контраста к другому происходит быстро и без сложной настройки. Переключатель с линзой дополнительного увеличения Поворотным переключателем в оптический путь вводится основная линза 1х или линза дополнительного увеличения 1,5х. Увеличивающая линза повышает кратность микроскопа без приобретения и установки дополнительных аксессуаров. Переключатель расположен с правой стороны корпуса микроскопа под револьвером объективов. Объективы Объективы-полуапохроматы на бесконечность с увеличенным рабочим расстоянием работают по методу светлого и темного поля. Обеспечивают лучшую коррекцию хроматической и сферической аберрации в сравнении с планахроматами. Фокусировка Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Правая рукоятка тонкой фокусировки имеет специальные углубления под пальцы, левая – шкалу. Рукоятка блокировки грубой фокусировки помогает быстро настроить микроскоп после смены объекта исследования. Рукоятка расположена с левой стороны микроскопа на одной оси с механизмом фокусировки. Кольцо с правой стороны регулирует жесткость хода грубой фокусировки. Пользователь настраивает комфортную жесткость для работы. Предметный столик Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. В центр столика устанавливается вставка с отверстием подходящего диаметра. Для фиксации объекта применяется прижим. Трехслойное покрытие защищает столик от царапин и других поверхностных повреждений при работе с тяжелыми и габаритными образцами. Длинная отклоняемая ручка управления столиком обеспечивает комфорт пользователя во время работы: кисть руки лежит на столе без напряжения. Ручка может быть установлена с правой или левой стороны столика. Источник света В фонаре стоит 100-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры. Осветительная система отраженного света Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами. Анализатор и поляризатор реализуют метод простой поляризации. Поляризатор неподвижный, анализатор вращается на 360°. Набор светофильтров помогает правильно настроить цветопередачу. Эргономичная конструкция Физический дискомфорт вызывает усталость и снижает продуктивность работы. Эргономичная конструкция микроскопа играет не последнюю роль в повседневных научных исследованиях. MAGUS Metal V790 DIC предусматривает комфорт пользователя во время работы. Микроскоп управляется с минимальным движением руки, поскольку длинная ручка управления столиком и рукоятка тонкой фокусировки расположены в одной рабочей зоне. Рукоятки фокусировки расположены в нижней части корпуса. Пользователь не напрягает кисти рук во время работы. Благодаря плавному ходу механизма пользователь без усилий фокусируется на объект.
- Тип микроскопа: металлографический
- Назначение: исследовательский
- Увеличение, крат: 50 — 1500
- Тип насадки: тринокулярная
- Насадка микроскопа: Зидентопф, с линзой Бертрана, деление светового потока 100/0, 50/50, 0/100
- Угол наклона окулярной насадки: 45°
- Диоптрийная коррекция окуляров: ±5 диоптрий на обоих тубусах
- Межзрачковое расстояние, мм: 48 — 75
- Посадочный диаметр окуляров: 30 мм
- Окуляры: 10x/23 мм, с удаленным зрачком (2 шт.)
- Объективы: полуапохроматические, 5x/0.15, 10x/0.30, 20x/0.45, 50xs/0.80, 100xs/0.90
- Объективы/рабочее расстояние, мм: 20 (5x); 11 (10x); 3,1 (20x); 1 (50xs); 1 (100xs)
- Парфокальная высота: 45 мм
- Револьверное устройство: на 6 объективов
- Предметный столик: 340x230 мм, двухкоординатный трехслойный механический, с коаксиальной ручкой перемещения по осям X/Y с низким расположением и возможностью отклонения, максимальная нагрузка 30 кг, вставки в столик
- Диапазон перемещения препарата, мм: 130 × 85
- Диафрагма: ирисовая, полевая, апертурная
- Освещение по Кёлеру: есть
- Дополнительно: поляризатор и анализатор, ДИК-слайдеры для объективов, турель для установки модулей контраста
- Фокусировка: коаксиальная, грубая (10 мм, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм, 0,2 мм/оборот)
- Тип подсветки: галогенная
- Способ освещения: отраженный свет
- Тип лампы подсветки: 12 В / 100 Вт
- Расположение подсветки: верхнее
- Питание подсветки: сеть 220 В/50 Гц
- Метод исследования: светлое поле, темное поле, поляризация, ДИК
- Размер упаковки: 76 × 61 × 58 см
- Вес в упаковке: 34.9 кг
