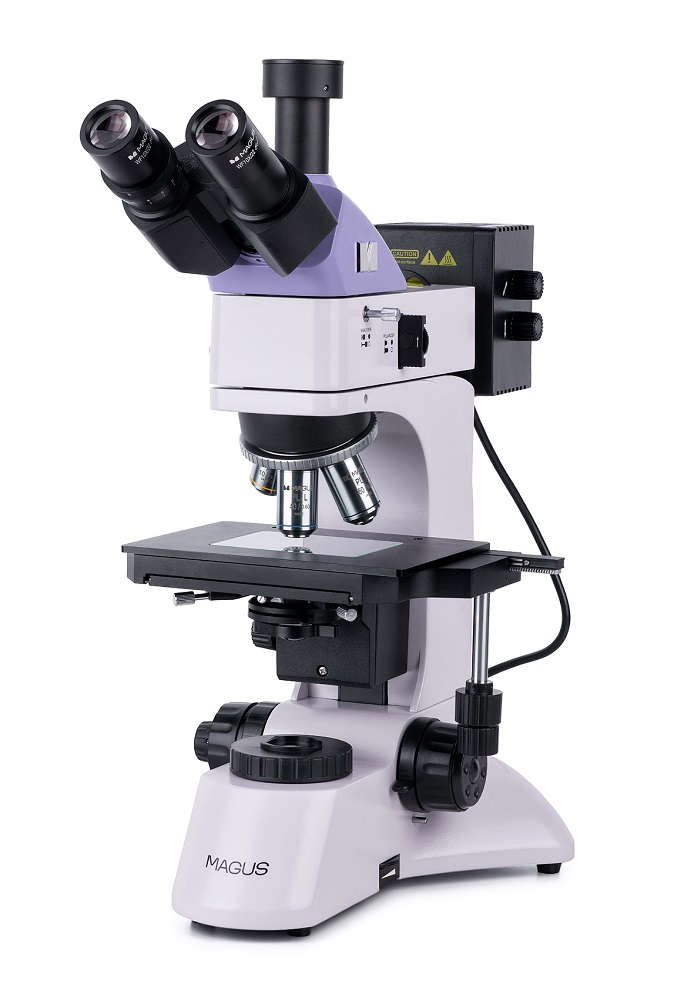

Оптический металлографический микроскоп MAGUS Metal 600
Перед вами металлографический микроскоп MAGUS Metal 600 для изучения металлических и полупроводниковых плоскопараллельных шлифов с хорошо отражающей исследуемой поверхностью и высотой не более 20 мм. Непрозрачные объекты исследуются в отраженном свете методами светлого поля и простой поляризации. Предусмотрена и работа с полупрозрачными образцами – тонкими пленками, объектами на фильтрах – в проходящем свете в светлом поле. Микроскоп используется для контроля качества и научно-исследовательской работы в сферах, где требуется анализ металлов: в атомной и энергетической промышленности, на металлургических и машиностроительных предприятиях, в технических вузах. Оптическая схема Микроскоп тринокулярный, т. е. для установки цифровой камеры (не включена в комплект) предусмотрен отдельный канал визуализации. При помощи делителя светового потока свет перенаправляется полностью на окуляры или на цифровую камеру. Наклон визуальной части в 30° удобен для длительной работы. На левом окулярном тубусе можно выполнять диоптрийную коррекцию. Увеличение микроскопа «из коробки» составляет от 50 до 600 крат, для расширения возможностей оптики используются опциональные окуляры и объективы. Револьверное устройство рассчитано на установку 5 объективов, 4 объектива уже включены в комплект. Объективы планахроматические, с увеличенным рабочим расстоянием, предназначенные для работы в светлом поле. Револьверное устройство повернуто «от наблюдателя», чтобы пользователь мог видеть рабочий объектив. Система освещения Осветительная система отраженного света включает галогенную лампу мощностью 30 Вт, встроенную полевую и апертурную диафрагмы, а также набор светофильтров и устройство простой поляризации. Таким образом, в отраженном свете доступен метод Кёлера и наблюдения в светлом поле и в поляризованном свете. Диафрагмы и осветитель центрируются. Яркость осветителя регулируется. Освещение осуществляется в теплом спектре, приятном для длительной работы. Источником проходящего света также выступает галогенная лампа мощностью 30 Вт с регулировкой яркости. Есть апертурная диафрагма (в конденсоре) и полевая диафрагма, поэтому метод Кёлера доступен и для проходящего света. Конденсор Аббе дополнен откидной линзой для работы на объективах малой кратности. Положение конденсора регулируется по высоте и в горизонтальной плоскости. Механика Перемещение образца происходит путем перемещения предметного столика по двум осям. Стеклянная вставка предназначена для исследования полупрозрачных образцов. Размер образца не должен превышать 20 мм. Резкость настраивают с помощью рукояток грубой и тонкой фокусировки. Блокиратор грубой фокусировки расположен с правой стороны корпуса, а регулятор жесткости хода – с левой. Рукоятки коаксиальны и перенесены ближе к основанию, чтобы во время настройки фокуса руки можно было положить на стол. Аксессуары Для микроскопа MAGUS Metal 600 разработана линейка полностью совместимых аксессуаров: объективов с увеличенным рабочим расстоянием, окуляров, калибровочных слайдов и цифровых камер.
- Тип микроскопа: световые/оптические, металлографические
- Тип насадки: тринокулярные
- Насадка: Зидентопф
- Угол наклона окулярной насадки: 30°
- Увеличение, крат: 50–600 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500)
- Диаметр окулярной трубки, мм: 30
- Окуляры: 10х/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм)
- Объективы: планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; парфокальная высота 45 мм (*опция: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой))
- Револьверное устройство: на 5 объективов
- Рабочее расстояние, мм: 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х)
- Межзрачковое расстояние, мм: 48–75
- Предметный столик, мм: 210x140, двухкоординатный механический, со стеклянной прямоугольной вставкой
- Диапазон перемещения предметного столика, мм: 75/50
- Диоптрийная коррекция окуляров, D: ±5 (на левом тубусе)
- Конденсор: проходящий свет: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой; тип крепления «под винт»
- Диафрагма: отраженный и проходящий свет: встроенные апертурная и полевая
- Фокусировка: коаксиальная, грубая (25 мм, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм)
- Подсветка: галогенная
- Регулировка яркости: есть
- Источник питания: сеть переменного тока, 220±22 В / 50 Гц
- Тип лампы подсветки: отраженный и проходящий свет: 12 В/30 Вт
- Светофильтры: отраженный свет: матовый, желтый, зеленый, синий
- Вес, кг: не более 11, без упаковки
- Диапазон рабочих температур, °С: +5… +35
- Дополнительно: отраженный свет: встроенный анализатор и съемный поляризатор
- Уровень пользователя: для профессионалов, для опытных
- Уровень сложности сборки и настройки: сложно
- Назначение: металлографические
- Расположение подсветки: комбинированная
- Метод исследования: поляризация, светлое поле
- Чехол/кейс/сумка в комплекте: чехол пылезащитный
