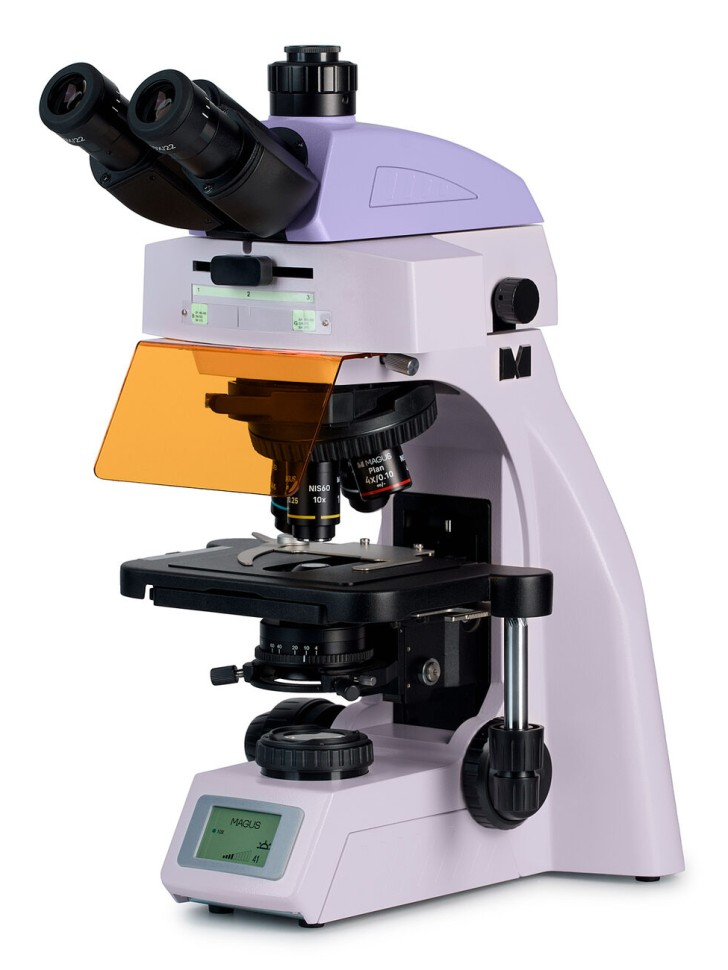

Оптический люминесцентный микроскоп MAGUS Lum 450L
Микроскоп MAGUS Lum 450L в базовой комплектации предназначен для исследований по методу светлого поля (в проходящем свете) и в свете люминесценции (в отраженном свете). Метод работы в люминесцентном свете основывается на способности некоторых объектов к самостоятельному свечению под воздействием световых волн определенной длины. Таким образом изучают патогены различных болезней, проводят анализ ДНК и хромосомный анализ и другие медицинские, криминалистические, фармакологические исследования, наблюдения для сфер ветеринарного контроля или санитарно-эпидемиологического надзора. При установке дополнительных комплектующих микроскоп может работать по темному полю, в фазовом контрасте и в поляризованном свет Модель MAGUS Lum 450L обладает рядом особенностей. В кодированном револьвере интенсивность освещения регулируется при смене объектива. Комфорта при работе добавляет ЖК-дисплей, с помощью которого отслеживаются и регулируются некоторые функции. Конденсор имеет пометки на корпусе, благодаря которым его легко настроить. Микроскоп отличается эргономичным дизайном, при его проектировании большое значение имело удобство пользователя. Визуальная насадка с двумя тубусами и каналом визуализации предполагает установку цифровой камеры. Окулярные тубусы имеют систему регулировки под рост пользователя: чтобы сделать их выше или ниже, тубусы вращают на 360°. Световой поток разделяется на тубусы и канал визуализации в пропорции 50/50. В комплекте с микроскопом идут два окуляра 10х/22 мм с кольцом диоптрийной подстройки и вынесенным на значительное расстояние зрачком: на микроскопе сможет работать пользователь в очках. Для защиты стекол очков окуляры дополнены резиновыми наглазниками. В револьверное устройство можно установить до 5 объективов. Рабочий объектив при этом будет находиться прямо перед пользователем, а остальные направлены от него – такая конструкция создает большое рабочее пространство и удобна для манипуляций с препаратом. Комплект микроскопа включает 4 объектива в диапазоне кратности от 4х до 100х. В пятое гнездо револьвера пользователь выбирает объектив самостоятельно, исходя из собственных задач. Выбирайте объективы с парфокальной высотой 60 мм. В слот над револьвером при необходимости устанавливается анализатор. Этот микроскоп отличается способностью к автоматической регулировке освещения при смене рабочего объектива. Дело в том, что кратность влияет на светопропускание оптики, и если при повороте револьвера интенсивность освещения снаружи выглядит неизменной, то в окулярах пользователь видит сильные перепады яркости. Это влияет и на самочувствие пользователя, и на его временные затраты: систему освещения приходится подстраивать каждый раз после смены объектива. Кодированный револьвер умеет регулировать степень освещенности автоматически: пользователь лишь один раз настраивает свет для каждого объектива. Настройка фокуса происходит с помощью коаксиальной системы рукояток. Грубая фокусировка производится рукояткой слева, для тонкой настройки есть рукоятки с обеих сторон штатива (на правой есть выемки под пальцы). Для удобства пользователя есть рукоятка блокировки грубой фокусировки и кольцо, регулирующее жесткость хода грубой фокусировки. Предметный столик управляется с помощью длинной ручки. Препаратодержатель фиксирует объект, но пользователь может легко убрать его, если это необходимо – он крепится к столику всего на 2 винтах. Сам столик не имеет выдвижной зубчатой рейки, а перемещения препарата происходят с помощью механизма ременной передачи. Источниками света в модели MAGUS Lum 450L являются светодиодные осветители. Осветитель проходящего света используется для наблюдений по светлому полю. Он оснащен светодиодом мощностью 3 Ватта с ресурсом 50 000 часов. Цветовая температура удерживается на одном уровне при изменении мощности. Для работы в люминесцентном свете микроскоп имеет осветитель отраженного света. Светодиоды в этом осветителе тоже 3-ваттные, такой осветитель безопасен и не требует дополнительного ухода. Он не нагревается, быстро достигает нужной яркости и быстро выключается. Переключение из одного режима работы в другой осуществляется с помощью переключателя в люминесцентной насадке: положение посередине обеспечивает работу в светлом поле, при повороте переключателя вправо или влево выбирается рабочий фильтр – синий (B) или зеленый (G). При установленном синем фильтре объект производит желто-зеленое люминесцентное свечение, при зеленом фильтре – красное. На этом микроскопе можно настроить освещение по Кёлеру. Оно отличается равномерностью, без затемненных участков по полю зрения, а артефакты, например, пыль или образ осветителя, не отображаются. С таким освещением каждый объектив достигает предела разрешения. На модели MAGUS Lum 450L установлен особый маркированный конденсор. На его корпусе есть метки, соответствующие увеличению объективов, а на кольце находится указатель. Если установить маркер напротив нужной пометки увеличения, изображение станет максимально четким и контрастным. Положение конденсора можно откорректировать по вертикали и относительно оптической оси. На корпусе конденсора имеется слот для установки слайдеров темного поля или фазового контраста. Пока слайдеры не используются, слот закрыт заглушкой. Выбранные параметры можно проверить на встроенном ЖК-экране. Пользователь может выбрать режим «эко» или «сон», установить время автоматического отключения прибора, а также проверить уровень яркости подсветки и заблокировать возможность ее изменения. Помимо перечисленных особенностей конструкции, влияющих на комфорт пользователя, в дизайне микроскопа предусмотрели возможность спрятать от глаз пользователя провода: рабочее место становится более опрятным и безопасным. На корпусе прибора размещена надежная ручка для переноски. Микроскоп удобно хранить, использовать и перемещать. Сделать эту модель еще более функциональной можно, дополнив ее опциональными аксессуарами. Дополнительные компоненты откроют возможности исследований по методам темного поля, фазового контраста, простой поляризации. Линейка дополнительных окуляров добавит значений в диапазон увеличения. Цифровые камеры помогут продемонстрировать исследование широкой публике, выведя изображение на экран или записывая его на карту памяти. Также с помощью камеры или калибровочного слайда в комплекте с окуляром со шкалой проводятся измерения объекта.
- Тип микроскопа: биологический
- Назначение: лабораторный, медицинский, исследовательский
- Увеличение, крат: 40 — 1000
- Тип насадки: тринокулярная
- Насадка микроскопа: с распределением светового потока 50/50, Gemel (Зидентопф с вращением тубусов на 360°)
- Угол наклона окулярной насадки: 30°
- Диоптрийная коррекция окуляров: ±5 диоптрий на обоих тубусах
- Межзрачковое расстояние, мм: 47 — 78
- Посадочный диаметр окуляров: 30 мм
- Окуляры: 10x/22 мм, удаленный зрачок
- Объективы: планахроматические, 4x/0.10, 10x/0.25, 40xs/0.65, 100xs/1.25 (масляный)
- Объективы/рабочее расстояние, мм: 30 (4x); 10,2 (10x); 1,5 (40xs); 0,2 (100xs)
- Парфокальная высота: 60 мм
- Коррекция на длину тубуса микроскопа: бесконечность
- Револьверное устройство: на 5 объективов, кодированное
- Предметный столик: 230x150 мм, двухкоординатный механический, без выдвижной рейки
- Диапазон перемещения препарата, мм: 78 × 54
- Конденсор: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и слотом с заглушкой для слайдера темного поля и фазового контраста
- Крепление конденсора: ласточкин хвост
- Диафрагма: полевая, апертурная
- Освещение по Кёлеру: есть
- Дополнительно: авторегулировка яркости освещения при смене объектива, отображение статуса на экране, режим сна, эко-режим
- Фокусировка: коаксиальная, грубая (30 мм, 37,7 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм, 0,2 мм/оборот)
- Тип подсветки: светодиодная
- Тип лампы подсветки: коаксиальная, грубая (30 мм, 37,7 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм, 0,2 мм/оборот)
- Расположение подсветки: комбинированное
- Тип фильтра, длина волны возбуждения, нм: синий (B); зеленый (G)
- Питание подсветки: сеть 220 В/50 Гц
- Метод исследования: светлое поле, люминесценция, темное поле (опционально), фазовый контраст (опционально), поляризация (опционально)
- Опциональный модули: слайдер темного поля, устройство простой поляризации (поляризатор и анализатор), фазово-контрастное устройство (слайдер и объективы)
- Размер упаковки: 38 × 67 × 47 см
- Вес в упаковке: 14.4 кг
