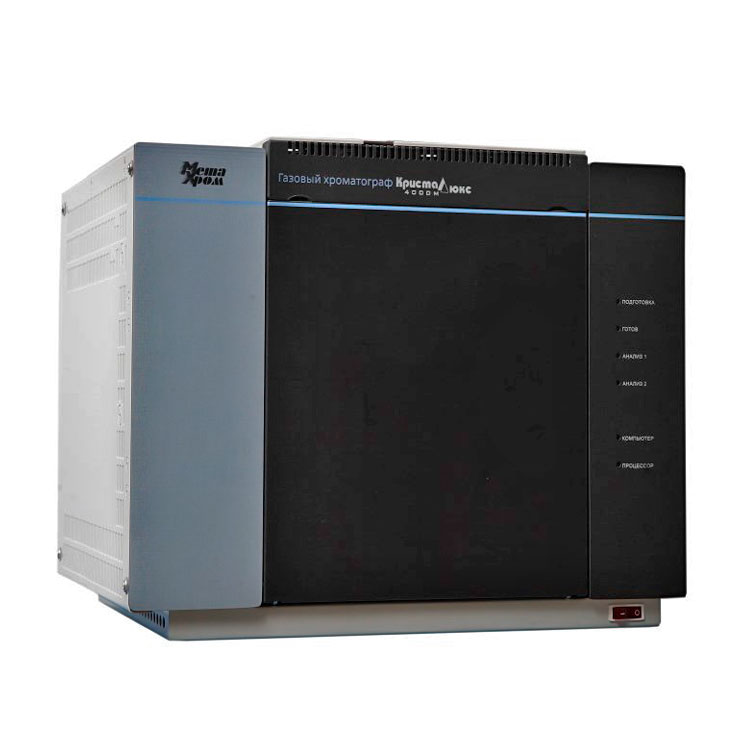

Газовый хроматограф Мета-Хром Кристаллюкс-4000М

Газовый хроматограф Кристаллюкс-4000М полностью автоматизирован, начиная от ввода пробы и заканчивая обработкой хроматографической информации. Автоматически регулируется температура термостатов, расход и давления газа-носителя, вспомогательных газов, поджиг детекторов, контроль горения пламени в процессе работы, измерение сигналов детекторов. Хроматограф представляет собой аналитический блок в виде моноблока со средним или большим термостатом колонок, на котором установлен аналитический модуль с детекторами, инжекторами, дозирующими устройствами, хроматографическими колонками. Аналитический блок имеет до трёх независимых каналов разделения и обработки информации и состоит из термостата колонок, сменного аналитического модуля и блока электронного управления потоками газов (ЭУПГ). По индивидуальному заказу возможна установка четырёх детекторов. Для запуска анализа в каждом канале предусмотрена кнопка «Старт», которая дублируется программной кнопкой. Хроматографы выпускаются в двух исполнениях: Исполнение 1 с объёмом термостата колонок 6 л. Исполнение 2 с объёмом термостата колонок 14 л. Термостаты позволяют разместить до четырёх насадочных (металлических или стеклянных) или трёх капиллярных колонок. Управление термостатом осуществляется с помощью нового высокоточного алгоритма термостатирования, позволяющего повысить точность поддержания температуры. Верхняя панель термостата (аналитический модуль) может быть зафиксирована в рабочем или наклонном положении (под углом 35° в исполнении 1 и 12° в исполнении 2). На верхней панели расположена крышка, предназначенная для доступа к газовой схеме для её перекоммутации. Для работы термостата в области отрицательных температур к термостату могут быть подключены одно из двух устройств криостатирования (с применением хладагента — жидкого азота — при этом достигается нижний предел температуры −100 °C или без применения хладагента с охлаждением до −15 °C). Возможен одновременный анализ на двух капиллярных колонках с независимым управлением потоками газа-носителя. Возможно деление потока после капиллярной колонки на два детектора и ввод пробы одновременно в две колонки. Возможно использование двух газов-носителей, а также их переключение. Блок ЭУПГ может управлять от 2 до 7 потоками (в т. ч. водородом и воздухом) с помощью электронных регуляторов расхода газа и давления. Хроматограф может регулировать давление, при помощи которого задаётся расход газа-носителя через капиллярную колонку. Сброс пробы из капиллярного инжектора (режимы split, split-splitless) осуществляется с помощью электронного регулятора расхода газа и ловушки, которая служит также буфером давления для испарённой пробы. Предусмотрена автоматическая отсечка буфера при выключении прибора с помощью клапана сброса. Возможно поддержание оптимального газового режима капиллярной колонки путём программирования потока газа-носителя по давлению, линейной скорости или массовому расходу. Предусмотрен режим экономии газа и режим «сна» хроматографа. Хроматограф может комплектоваться широким набором детекторов как одиночных, так и соединённых в мультидетектор (до трёх детекторов как универсальных, так и селективных). Детекторы к хроматографу Кристаллюкс-4000М: Пламенно-ионизационный детектор (ПИД). Детектор по теплопроводности (ДТП). Электронозахватный детектор (ЭЗД) Пламенно-фотометрический детектор (ПФД). Термоионный детектор (ТИД). Фотоионизационный детектор (ФИД). Термохимический детектор (ТХД). Гелиевый ионизационный детектор (ГИД). Масс-спектрометрический детектор (МСД) или их комбинации. Сменные модули хроматографа Кристаллюкс-4000М Есть стандартные сменные аналитические модули, которые легко устанавливаются на термостат колонок и меняются при необходимости. Сменный модуль содержит набор детекторов (мультидетектор), инжекторы (два или три инжектора, которые трансформируются из капиллярного в насадочный путём установки специальных адаптеров) и дополнительные устройства. Также можно создать свой сменный модуль с необходимыми детекторами практически в любой комбинации. Возможные стандартные варианты: Модуль 2 ПИД. Модуль ДТП (ДТП/ДТП). Модуль ПИД/ДТП (ДТП/ДТП/ПИД). Модуль ЭЗД/ТИД (ПИД/ЭЗД/ТИД). Модуль ФИД (ФИД/ЭЗД, ФИД/ПИД). Модуль ПИД/ЭЗД/ПФД (ПИД/ПФД). Программное обеспечение Для работы необходим персональный компьютер, на который устанавливается программное обеспечение для обработки хроматографической информации NetChrom, и, при необходимости, методики хроматографического анализа. Программное обеспечение (ПО), входящее в состав хроматографа, работает в средах Windows и Linux. Оно позволяет устанавливать и контролировать режимные параметры хроматографа, отслеживать выполнение анализа, обрабатывать экспериментальные данные. В ПО применены следующие способы защиты: защита от несанкционированного распространения электронным ключом, защита от несанкционированного использования с помощью разграничения прав доступа пользователей, защита от аппаратных и программных ошибок с помощью журнала событий, защита от введения заведомо неверных данных, защита целостности и подлинности ПО (алгоритмы хэш-кода). Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014. Дополнительно доступны нестандартные программы: расчёт теплотворных характеристик природного газа, диагностика трансформаторного масла, расчёт контрольных карт Шухарта, идентификация многокомпонентных смесей (например, растительного масла, коньяка, углеводородного топлива и др.), вывода данных на внешний монитор. Один компьютер может работать в реальном времени с несколькими аналитическими блоками (до восьми). Возможно подключение и работа с хроматографами других марок через ПО NetChrom. Обмен информации между компьютером, аналитическими блоками и хроматографом осуществляется по стандартным интерфейсам типа RS-232C, USB, Ethernet. Возможно удалённое управление хроматографом (через интернет). Если нет возможности подключить хроматограф к компьютеру, то можно приобрести выносную панель управления. Дополнительное оборудование Для удобства работы хроматограф может комплектоваться дополнительным оборудованием и узлами. Автоматический дозатор жидких проб типа НТЗОООА. Отличительная особенность автосемплера: возможность ввода пробы поочерёдно в оба испарителя, ввод пробы с внутренним стандартом, свободный испаритель для ручного ввода. Автоматический дозатор проб равновесного пара типа НТ2000Н. Комбинированный автоматический дозатор НТ2800Т (жидкость, равновесный пар, SРМЕ). Газовые краны-дозаторы от 4- до 12-ходового, в т. ч. автоматические и термостатируемые, рабочая температура кранов до 180 °С. Краны обратной продувки, в том числе автоматические. Дозатор сжиженных газов, в том числе автоматический и охлаждаемый до −5 °С. Автоматическое устройство переключения капиллярных колонок с помощью элементов Дина. Пиролизер. Метанатор для анализа СО, СО. Устройство охлаждения термостата колонок, в т.ч. без применения хладагента. Термодесорбер с возможностью ввода твёрдых проб. Дозатор равновесного пара. Фильтр каталитической очистки газов (азота от кислорода, воздуха от углеводородов) как отдельно, так и в одном корпусе. Устройство для достижения равновесия в трансформаторном масле. Устройства для криоконцентрирования. Генераторы азота, водорода, воздуха. Газовая панель. Применение хроматографа Кристаллюкс-4000М: Анализ состава и качества природного, попутного, сжиженного газов, газового конденсата, с расчётом теплотворной способности, относительной и абсолютной плотности, давления насыщенных паров. Анализ детального и группового состава моторного топлива, в т. ч. бензина с расчётом октанового числа, плотности, фракционного состава, давления насыщенных паров. Анализ моторного топлива на содержание ароматических и кислородсодержащих соединений, ММА и др. Анализ нефти, моторного топлива и газа на содержание сероводорода, меркаптанов, сульфидов, тиофенов и других сернистых соединений. Анализ продукции химического и нефтехимического производства. Анализ трансформаторного масла на содержание растворённых газов, влаги, общего газосодержания, антиокислительных присадок, фурановых производных, ПХБ, анализ элегаза. Анализ токсичных примесей в спиртных напитках, парфюмерной продукции, лекарственных препаратах. Анализ подлинности спиртных напитков, в т.ч. коньяков. Анализ вина и виноматериалов на содержание этанола, органических кислот и др. Анализ воды на содержание летучих галогеносодержащих и ароматических соединений, ацетона, метанола, предельных углеводородов, нефтепродуктов и др. Анализ пестицидов, гербицидов и других токсикантов в воде, почве, продуктах растениеводства и питания. Анализ атмосферного воздуха на содержание галогеносодержащих и ароматических углеводородов, оксидов углерода и т.д. Анализ промышленных выбросов и воздуха рабочей зоны на содержание предельных, непредельных и ароматических углеводородов, оксидов углерода и т.д. Анализ токсичности упаковки пищевых продуктов, строительных и других бытовых материалов, в т.ч. игрушек. Анализ рудничного воздуха на содержание постоянных газов, оксидов углерода и углеводородов. Анализ качества растительного и животного масла, маргаринов, спредов, молочных продуктов, обнаружение фальсификаций. Анализ биологических жидкостей и тканей организма человека на содержание алкоголя, наркотических, лекарственных и отравляющих веществ. Анализ газовых сред атомных электростанций. Анализ продуктов доменного производства, качества газов, используемых в металлургии. Анализ примесей в гелии, кислороде, азоте, аргоне методом криогенного концентрирования. Анализ нефти и химических реагентов для её добычи на содержание летучих хлорорганических соединений. Анализ продукции лакокрасочных производств. Анализ качества табачной продукции. Анализ пропеллентов, аэрозолей, хладоагентов. Анализ адсорбированных газов в почве для геологоразведки нефти и газа. Manba: https://www.nv-lab.ru/catalog_info.php?ID=1786

• Наименование параметра: Исполнение 1
• Предел детектирования ПИД: 2×10-12 гС/с по н-углеводородам 1,4×10-12 гС/с по пропану
• Предел детектирования ДТП: 1×10-9 г/мл по н-углеводородам
• Предел детектирования ЭЗД: 2×10-14 г/с по линдану
• Предел детектирования ПФД: 1×10-13 гР/с по метафосу 1×10-12 гS/с по метафосу
• Предел детектирования ТИД: 2×10-14 гР/с по метафосу 3×10-13 гN/с по азобензолу
• Предел детектирования ТХД: 5×10-10 г/мл по водороду
• Предел детектирования ФИД: 5×10-13 г/с по бензолу
• Предел детектирования ГИД: 3×10-13 г/с по углероду в метане
• Отношение сигнал/шум МСД: 50:1 при вводе 1×10-12 г/мкл октафторнафталина в изооктане
• Линейный динамический диапазон ПИД: 1×107
• Линейный динамический диапазон ДТП: 1×106
• Объём термостата колонок: 7 (10) л
• Температура колонок: От Токр. среды+4 °C до +400 °C По спецзаказу до 450 °C От −15 °C с использованием холод. установки От −100 °C с использованием жидкого азота
• Дискретность задания температуры: 0,1 °C
• Температурная стабильность: 0,01 °C
• Скорость программирования температуры: от 0,1 до 120 °C/мин
• Количество изотерм: не менее 30
• Скорость охлаждения термостата колонок от 400 до 50 °C: 8 мин
• Максимальная температура детектора и испарителя: 450 °С
• Расход газа-носителя: от 0 до 100 мл/мин (по спецзаказу до 500 мл/мин)
• Давление газа-носителя (для капиллярной колонки): от 0 до 0,40 Мпа (по спецзаказу до 1 МПа)
• Максимальное входное давление газа по спецзаказу: 0,5 МПа 1,25 МПа
• Расход водорода Расход воздуха: 0-500 мл/мин 0-1000 мл/мин
